Hochleistungsseil PYTHON MULTI
Alternative Benennungen
Vollstahlseil, Hubseil, Montageseil, Kranseil, Katzfahrseil, drehungsarmes bzw. drehungsfreies Vollstahlseil
Alleinstellungsmerkmale
Drehungsarm, besonders hohe Lebensdauer, gute Druckverteilung auf Trommel, hohe Laufruhe, verminderter Seilabrieb, sehr widerstandsfähig und zuverlässig.
- Kreuzschlag, rechts- oder linksläufig
- Seilfestigkeitsklassen 1960 N/mm2 / 2160 N/mm2
- 10-litzig mitKunststoffeinlage
- nach Werkstandard PYTHON WDI

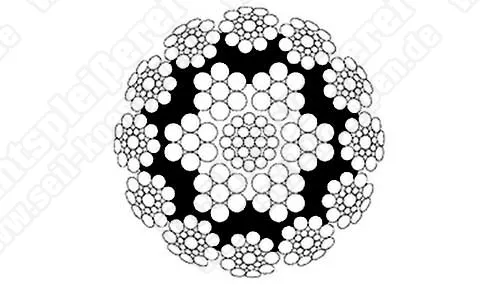

- Machart:10 + IWRC
- Mittlerer Füllfaktor: 0,606
- Ablegedrahtbruchzahl nach ISO 4309
- Anwendung nur ohne Drallfänger!
Lieferbare Seilfestigkeitsklassen:
Seilfestigkeitsklasse 1960 N/mm2
| Typ | Durchmesser | Mindestbruchkraft | Gewicht | Art.-Nr. | Preis |
|---|
| | (mm) | (kN) | (kg/m) | | (€) |
| 13,0 | 127,9 | 0,750 | SESAXXXX | Anfrage |
| 14,0 | 148,3 | 0,870 | SESAXXXX | Anfrage |
| 15,0 | 170,2 | 1,000 | SESAXXXX | Anfrage |
| 16,0 | 193,7 | 1,140 | SESAXXXX | Anfrage |
| 17,0 | 218,6 | 1,290 | SESAXXXX | Anfrage |
| 18,0 | 245,1 | 1,440 | SESAXXXX | Anfrage |
| 19,0 | 273,1 | 1,610 | SESAXXXX | Anfrage |
| 20,0 | 302,6 | 1,780 | SESAXXXX | Anfrage |
| 22,0 | 366,2 | 2,150 | SESAXXXX | Anfrage |
| 24,0 | 435,8 | 2,560 | SESAXXXX | Anfrage |
| 26,0 | 511,4 | 3,010 | SESAXXXX | Anfrage |
| 28,0 | 593,1 | 3,490 | SESAXXXX | Anfrage |
| 30,0 | 680,9 | 4,010 | SESAXXXX | Anfrage |
| 32,0 | 774,7 | 4,560 | SESAXXXX | Anfrage |
| 34,0 | 874,6 | 5,140 | SESAXXXX | Anfrage |
| 36,0 | 980,5 | 5,770 | SESAXXXX | Anfrage |
| 38,0 | 1.092,5 | 6,430 | SESAXXXX | Anfrage |
| 40,0 | 1.210,5 | 7,120 | SESAXXXX | Anfrage |
| 42,0 | 1.334,5 | 7,850 | SESAXXXX | Anfrage |
| 44,0 | 1.464,5 | 8,620 | SESAXXXX | Anfrage |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand
Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten |
Seilfestigkeitsklasse 2160 N/mm2
| Typ | Durchmesser | Mindestbruchkraft | Gewicht | Art.-Nr. | Preis |
|---|
| | (mm) | (kN) | (kg/m) | | (€) |
| 13,0 | 140,9 | 0,750 | SESAXXXX | Anfrage |
| 14,0 | 163,4 | 0,870 | SESAXXXX | Anfrage |
| 15,0 | 187,6 | 1,000 | SESAXXXX | Anfrage |
| 16,0 | 213,4 | 1,140 | SESAXXXX | Anfrage |
| 17,0 | 241,0 | 1,290 | SESAXXXX | Anfrage |
| 18,0 | 270,1 | 1,440 | SESAXXXX | Anfrage |
| 19,0 | 301,0 | 1,610 | SESAXXXX | Anfrage |
| 20,0 | 333,5 | 1,780 | SESAXXXX | Anfrage |
| 22,0 | 403,5 | 2,150 | SESAXXXX | Anfrage |
| 24,0 | 480,2 | 2,560 | SESAXXXX | Anfrage |
| 26,0 | 563,9 | 3,010 | SESAXXXX | Anfrage |
| 28,0 | 653,7 | 3,490 | SESAXXXX | Anfrage |
| 30,0 | 750,4 | 4,010 | SESAXXXX | Anfrage |
| 32,0 | 853,8 | 4,560 | SESAXXXX | Anfrage |
| 34,0 | 963,8 | 5,140 | SESAXXXX | Anfrage |
| 36,0 | 1.080,5 | 5,770 | SESAXXXX | Anfrage |
| 38,0 | 1.204,0 | 6,430 | SESAXXXX | Anfrage |
| 40,0 | 1.334,0 | 7,120 | SESAXXXX | Anfrage |
| 42,0 | 1.470,5 | 7,850 | SESAXXXX | Anfrage |
| 44,0 | 1.614,0 | 8,620 | SESAXXXX | Anfrage |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand
Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten |
Auswahltabelle für drehungsarmes Hubseil Typ PYTHON MULTI
(Westf. Drahtindustrie GmbH, Drahtseilwerk Dortmund)
Hinweise
Hubseile vom Typ PYTHON MULTI dürfen nicht mit Drallfänger (Wirbel) verwendet werden! Empfohlener Rollendurchmesser/ Seildurchmesser -Verhältnis (D/d) : ≥ 20. Vor dem Trennen des Seiles ist es beidseits des Schnittes fest abzubinden oder in geeigneter Form abzukleben. Beim Verarbeiten des Drahtseiles darf sich dieses weder auf- noch zudrehen, um den konstruktiv vorgegebenen Seilverband nicht zu stören. Andernfalls verringert sich die zulässige Tragkraft des Seiles. Spezialdrahtseile sind bei der Montage vor mechanischer Beschädigung und unzulässiger Verschmutzung zu schützen. Weiterhin ist sicher zu stellen, dass Umhüllungen, Rollen, Scheiben usw. für das ausgewählte Seil passen. Seilendverbindungen sind in ausreichenden Intervallen während des Betriebes und vor der Inbetriebnahme auf ordnungsgemäßen Sitz und ausreichende Funktionsfähigkeit zu überprüfen. Hochleistungsseile mit Kunststoffeinlage, Machart IWRC, dürfen nur im Temperaturbereich von -40 °C bis +100 °C verwendet werden.
Anwendung
Beim Spezialseil PYTHON MULTI ist der Seilkern in Gegenrichtung zur Außenlage geschlagen. Das verleiht dem Seil drehungsarme Eigenschaften. Es handelt sich um ein10-litziges Hochleistungsseil mit Kunststoffeinlage. Dieses ist für einen Durchmesser von 13,0 bis 44,0 mm mit einer Mindestbruchkraft von 127,9 bis 1.614,0 kN lieferbar. Das Spezial-Drahtseil Typ PYTHON MULTI zählt zur Gattung der Hochleistungsseile und findet als Halte-, Hanger-, Verstellseil, sowie als Hub- und Katzfahrseil für Hallenkrane und diverse Autokrane Anwendung. Das sind insbesondere Krane, bei den beide Seilenden an einer Trommel befestigt sind.
