Drehungsfreies Hochleistungsseil PYTHON LIFT
Alternative Benennungen
Litzenseil, Hubseil, Hilfshubseil, Kranseil, Katzfahrseil, drehungsfreies Hochleistungsseil
Alleinstellungsmerkmale
Drehungsfrei, höchste Bruchkraft, sehr Dehnungsbeständig, hohe Laufruhe, Lebensdauer und Flexibilität, gute Druckverteilung auf Trommel, sehr widerstandsfähig und zuverlässig.
- Kreuzschlag, rechts- oder linksläufig
- Seilfestigkeitsklassen 1960 N/mm2 / 2160 N/mm2
- 15 Außenlitzen zu je fünf Drähten + ein Aluminiumdraht, hammerverdichtetes Vollstahlseil
- nach Werkstandard PYTHON WDI
- Mittlere Füllfaktor: 0,714
- Ablegedrahtbruchzahl nach ISO 4309
- Anwendung mit Drallfänger!
Lieferbare Seilfestigkeitsklassen:
Seilfestigkeitsklasse 1960 N/mm2
| Typ | Durchmesser | Mindestbruchkraft | Gewicht | Art.-Nr. | Preis |
|---|
| | (mm) | (kN) | (kg/m) | | (€) |
| 10,0 | 96,2 | 0,470 | SESAXXXX | Anfrage |
| 11,0 | 116,4 | 0,570 | SESAXXXX | Anfrage |
| 12,0 | 138,6 | 0,680 | SESAXXXX | Anfrage |
| 13,0 | 162,6 | 0,790 | SESAXXXX | Anfrage |
| 14,0 | 188,6 | 0,920 | SESAXXXX | Anfrage |
| 15,0 | 216,5 | 1,060 | SESAXXXX | Anfrage |
| 16,0 | 246,4 | 1,200 | SESAXXXX | Anfrage |
| 17,0 | 278,1 | 1,360 | SESAXXXX | Anfrage |
| 18,0 | 311,8 | 1,520 | SESAXXXX | Anfrage |
| 19,0 | 347,4 | 1,690 | SESAXXXX | Anfrage |
| 20,0 | 384,9 | 1,880 | SESAXXXX | Anfrage |
| 22,0 | 465,8 | 2,270 | SESAXXXX | Anfrage |
| 24,0 | 554,3 | 2,700 | SESAXXXX | Anfrage |
| 26,0 | 650,6 | 3,170 | SESAXXXX | Anfrage |
| 28,0 | 754,5 | 3,680 | SESAXXXX | Anfrage |
| 30,0 | 866,1 | 4,220 | SESAXXXX | Anfrage |
| 32,0 | 985,5 | 4,800 | SESAXXXX | Anfrage |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand
Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten |
Seilfestigkeitsklasse 2160 N/mm2
| Typ | Durchmesser | Mindestbruchkraft | Gewicht | Art.-Nr. | Preis |
|---|
| | (mm) | (kN) | (kg/m) | | (€) |
| 10,0 | 106,1 | 0,470 | SESAXXXX | Anfrage |
| 11,0 | 128,3 | 0,570 | SESAXXXX | Anfrage |
| 12,0 | 152,7 | 0,680 | SESAXXXX | Anfrage |
| 13,0 | 179,2 | 0,790 | SESAXXXX | Anfrage |
| 14,0 | 207,9 | 0,920 | SESAXXXX | Anfrage |
| 15,0 | 238,6 | 1,060 | SESAXXXX | Anfrage |
| 16,0 | 271,5 | 1,200 | SESAXXXX | Anfrage |
| 17,0 | 306,5 | 1,360 | SESAXXXX | Anfrage |
| 18,0 | 343,6 | 1,520 | SESAXXXX | Anfrage |
| 19,0 | 382,9 | 1,690 | SESAXXXX | Anfrage |
| 20,0 | 424,2 | 1,880 | SESAXXXX | Anfrage |
| 22,0 | 513,3 | 2,270 | SESAXXXX | Anfrage |
| 24,0 | 610,9 | 2,700 | SESAXXXX | Anfrage |
| 26,0 | 716,9 | 3,170 | SESAXXXX | Anfrage |
| 28,0 | 831,5 | 3,680 | SESAXXXX | Anfrage |
| 30,0 | 954,5 | 4,220 | SESAXXXX | Anfrage |
| 32,0 | 1.086,0 | 4,800 | SESAXXXX | Anfrage |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand
Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten |
Auswahltabelle für drehungsfreies Hubseil Typ PYTHON LIFT
(Westf. Drahtindustrie GmbH, Drahtseilwerk Dortmund)
Hinweise
Drehungsfreies Hochleistungsseile vom Typ PYTHON LIFT dürfen mit Drallfänger (Wirbel) verwendet werden! Empfohlenes Rollendurchmesser/ Seildurchmesser -Verhältnis (D/d) : ≥ 20. Vor dem Trennen des Seiles ist es beidseits des Schnittes fest abzubinden oder in geeigneter Form abzukleben. Beim Verarbeiten des Drahtseiles darf sich dieses weder auf- noch zudrehen, um den konstruktiv vorgegeben Seilverband nicht zu stören. Andernfalls verringert sich die zulässige Tragkraft des Seiles. Drehungsfreie Spezialdrahtseile sind bei der Montage vor mechanischer Beschädigung und unzulässiger Verschmutzung zu schützen. Weiterhin ist sicher zu stellen, dass Umhüllungen, Rollen, Scheiben usw. für das ausgewählte Seil passen. Seilendverbindungen sind in ausreichenden Intervallen während des Betriebes und vor der Inbetriebnahme auf ordnungsgemäßen Sitz und ausreichende Funktionsfähigkeit zu überprüfen. Drehungsfreie Spezialdrahtseile ohne Kuststofffüllung dürfen im Temperaturbereich von -40 °C bis +150 °C mit der angegebenen Tragfähigkeit belastet werden. Außerhalb dieses Temperaturbereiches ist der Einsatz zu vermeiden bzw. vorher mit dem Hersteller oder Lieferanten die Einsatzbedingungen zu klären.
Anwendung

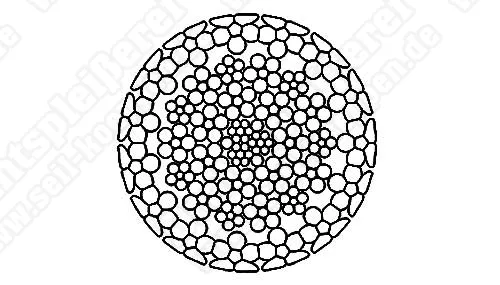

Das drehungsarme Spezialseil PYTHON LIFT ist ein 39-litziges hammerverdichtetes Litzenseil mit 15 Außenlitzen und 24 Innenlitzen Es ist für einen Durchmesser von 10,0 bis 32,0 mm mit einer Mindestbruchkraft von 96,2 bis 1.086,0 kN lieferbar. Das Spezial-Drahtseil Typ PYTHON LIFT zählt zur Gattung der Hochleistungsseile und findet als als Haupt- und Hilfshubseil für Turmdrehkrane, Baukrane und Mobilkrane Anwendung. LIFT-Seile sollten nicht auf ungeschnittenen Trommeln angewendet werden. Der Hersteller empfielt LEBUS-Trommeln mit entsprechend angepaßter Steigung.
