Vollstahlseil PYTHON POWER 9S
Alternative Benennungen
Vollstahlseil, Hubseil, Montageseil, Kranseil, Katzfahrseil, nicht drehungsarmes noch nicht drehungsfreies Vollstahlseil
Alleinstellungsmerkmale
Nicht drehungsarm, hohe Bruchkraft, Flexibilität und Laufruhe, geringer Ablenkwinkel, verminderter Seilabrieb, sehr widerstandsfähig und robust.
- Kreuzschlag, rechts- oder linksläufig
- Seilfestigkeitsklassen 1960 N/mm2 / 2160 N/mm2
- 28-litzig mit bis zu 358 Einzeldrähte
- nach Werksstandard PYTHON WDI

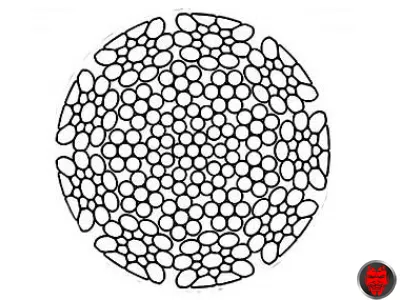

- Machart: bis 22mm 9x19 Seale-Konstruktion, ab 24mm 9x25 Filler-Konstruktion
- Mittlerer Füllfaktor: 0,78
- Ablegedrahtbruchzahl nach ISO 4309
- Anwendung nur ohne Drallfänger!
Lieferbare Seilfestigkeitsklassen:
Seilfestigkeitsklasse 1960 N/mm2
| Typ | Durchmesser | Mindestbruchkraft | Gewicht | Art.-Nr. | Preis |
|---|
| | (mm) | (kN) | (kg/m) | | (€) |
| 12,0 | 139,1 | 0,770 | SESAXXXX | Anfrage |
| 13,0 | 163,3 | 0,900 | SESAXXXX | Anfrage |
| 14,0 | 189,4 | 1,040 | SESAXXXX | Anfrage |
| 15,0 | 217,4 | 1,200 | SESAXXXX | Anfrage |
| 16,0 | 247,4 | 1,360 | SESAXXXX | Anfrage |
| 17,0 | 279,3 | 1,540 | SESAXXXX | Anfrage |
| 18,0 | 313,1 | 1,730 | SESAXXXX | Anfrage |
| 19,0 | 348,8 | 1,920 | SESAXXXX | Anfrage |
| 20,0 | 386,5 | 2,130 | SESAXXXX | Anfrage |
| 22,0 | 467,7 | 2,510 | SESAXXXX | Anfrage |
| 24,0 | 556,6 | 2,980 | SESAXXXX | Anfrage |
| 26,0 | 653,2 | 3,500 | SESAXXXX | Anfrage |
| 28,0 | 757,6 | 4,060 | SESAXXXX | Anfrage |
| 30,0 | 869,7 | 4,660 | SESAXXXX | Anfrage |
| 32,0 | 989,5 | 5,300 | SESAXXXX | Anfrage |
| 34,0 | 1.117,0 | 5,990 | SESAXXXX | Anfrage |
| 36,0 | 1.252,3 | 6,710 | SESAXXXX | Anfrage |
| 38,0 | 1.395,3 | 7,480 | SESAXXXX | Anfrage |
| 40,0 | 1.546,0 | 8,290 | SESAXXXX | Anfrage |
| 42,0 | 1.704,5 | 9,140 | SESAXXXX | Anfrage |
| 44,0 | 1.870,7 | 10,03 | SESAXXXX | Anfrage |
| 46,0 | 2.044,6 | 10,96 | SESAXXXX | Anfrage |
| 48,0 | 2.226,3 | 11,93 | SESAXXXX | Anfrage |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand
Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten |
Seilfestigkeitsklasse 2160 N/mm2
| Typ | Durchmesser | Mindestbruchkraft | Gewicht | Art.-Nr. | Preis |
|---|
| | (mm) | (kN) | (kg/m) | | (€) |
| 12,0 | 153,3 | 0,770 | SESAXXXX | Anfrage |
| 13,0 | 180,0 | 0,900 | SESAXXXX | Anfrage |
| 14,0 | 208,7 | 1,040 | SESAXXXX | Anfrage |
| 15,0 | 239,6 | 1,200 | SESAXXXX | Anfrage |
| 16,0 | 272,6 | 1,360 | SESAXXXX | Anfrage |
| 17,0 | 307,8 | 1,540 | SESAXXXX | Anfrage |
| 18,0 | 345,0 | 1,730 | SESAXXXX | Anfrage |
| 19,0 | 384,4 | 1,920 | SESAXXXX | Anfrage |
| 20,0 | 426,0 | 2,130 | SESAXXXX | Anfrage |
| 22,0 | 515,4 | 2,510 | SESAXXXX | Anfrage |
| 24,0 | 613,4 | 2,980 | SESAXXXX | Anfrage |
| 26,0 | 719,9 | 3,500 | SESAXXXX | Anfrage |
| 28,0 | 834,9 | 4,060 | SESAXXXX | Anfrage |
| 30,0 | 958,4 | 5,300 | SESAXXXX | Anfrage |
| 32,0 | 1.090,4 | 5,990 | SESAXXXX | Anfrage |
| 34,0 | 1.231,0 | 6,710 | SESAXXXX | Anfrage |
| 36,0 | 1.380,1 | 7,480 | SESAXXXX | Anfrage |
| 38,0 | 1.537,7 | 8,290 | SESAXXXX | Anfrage |
| 40,0 | 1.703,8 | 8,290 | SESAXXXX | Anfrage |
| 42,0 | 1.878,4 | 9,140 | SESAXXXX | Anfrage |
| 44,0 | 2.061,6 | 10,03 | SESAXXXX | Anfrage |
| 46,0 | 2.253,3 | 10,96 | SESAXXXX | Anfrage |
| 48,0 | 2.453,5 | 11,93 | SESAXXXX | Anfrage |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand
Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten |
Auswahltabelle für nicht drehungsarmes Hubseil Typ PYTHON POWER 9S
(Westf. Drahtindustrie GmbH, Drahtseilwerk Dortmund)
Hinweise
Hubseile vom Typ PYTHON POWER 9S dürfen nicht mit Drallfänger (Wirbel) verwendet werden! Empfohlener Rollendurchmesser/ Seildurchmesser -Verhältnis (D/d) : ≥ 26. Vor dem Trennen des Seiles ist es beidseits des Schnittes fest abzubinden oder in geeigneter Form abzukleben. Beim Verarbeiten des Drahtseiles darf sich dieses weder auf- noch zudrehen, um den konstruktiv vorgegebenen Seilverband nicht zu stören. Andernfalls verringert sich die zulässige Tragkraft des Seiles. Spezialdrahtseile sind bei der Montage vor mechanischer Beschädigung und unzulässiger Verschmutzung zu schützen. Weiterhin ist sicher zu stellen, dass Umhüllungen, Rollen, Scheiben usw. für das ausgewählte Seil passen. Seilendverbindungen sind in ausreichenden Intervallen während des Betriebes und vor der Inbetriebnahme auf ordnungsgemäßen Sitz und ausreichende Funktionsfähigkeit zu überprüfen. Drehungsarme Spezialdrahtseile ohne Kunststofffüllung dürfen im Temperaturbereich von -40 °C bis +150 °C mit der angegebenen Tragfähigkeit belastet werden. Außerhalb dieses Temperaturbereiches ist der Einsatz zu vermeiden bzw. vorher mit dem Hersteller oder Lieferanten die Einsatzbedingungen zu klären.
Anwendung
Das nicht drehungsarme Spezialseil PYTHON POWER 9S ist ein 28-litziges parallel geschlagenes Vollstahlseil. Es ist für einen Durchmesser von 12,0 bis 48,0 mm mit einer Mindestbruchkraft von 139,1 bis 2.453,5 kN lieferbar. Das Spezial-Drahtseil Typ PYTHON POWER 9S zählt zur Gattung der Hubseile und findet unter Anderem bei Hanger-, Montage- und Katzfahrseil, sowie als Hubseil für Hallenkrane Anwendung.
