Anschlagwirbel ASWH

Rückfragen?

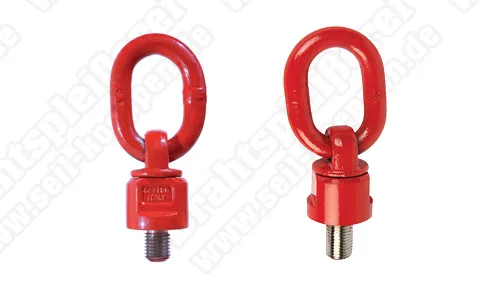

Produktbild
(Abbildung ähnlich)

Maßbild
(Abbildung ähnlich)

ab 49,18^*€
Zustand: NEU

Merkliste

Besonderheiten:

rot lackiert
Güteklasse (Gk) 8
nach Maschinenrichtlinie 2006/42/EG bzw. EN 1677-1
360° drehbar

Bezeichnung	Traglast	D x L	Abmessungen							Gewicht	Art.-Nr.	Preis
			A	B	C	E	H	SW	D₁
	(t)		(mm)							(kg)		(EUR)
ASWH01018	0,3	M10 x 18	30	13	46	50	105	30	38	0,48	KEAP0170	50,18^*
ASWH01420	0,5	M14 x 20	30	13	46	50	105	30	38	0,5	KEAP0175	77,78^*
ASWH11620	1,02	M16 x 20	30	13	46	50	105	30	38	0,53	KEAP0176	49,18^*
ASWH11630	1,02	M16 x 30	30	13	46	50	105	30	38	0,53	KEAP0162	87,78^*
ASWH12030	1,12	M20 x 30	30	13	46	50	105	30	38	0,53	KEAP0091	69,81^*
ASWH12430	1,12	M20 x 30	34	16	46	50	131	30	38	0,53	KEAP0093	56,38^*
ASWH32450	3,15	M24 x 50	40	19	70	68	153	48	58	1,63	KEAP0105	122,01^*
ASWH33035	3,15	M30 x 35	40	19	70	68	153	48	58	1,63	KEAP0107	112,55^*
ASWH53035	5,3	M30 x 35	40	20	65	80	165	65	75	2,23	KEAP0109	141,74^*
ASWH83035	8,0	M30 x 35	50	22	90	95	205	75	85	4,72	KEAP0111	201,06^*
ASWH103650	10,0	M36 x 50	50	22	90	95	205	75	85	4,94	KEAP0115	169,58^*
ASWH83654	8,0	M36 x 54	50	22	90	95	205	75	85	4,72	KEAP0113	183,04^*
ASWH104250	10,0	M42 x 50	50	22	90	95	205	75	85	4,94	KEAP0117	171,47^*
ASWH104263	10,0	M42 x 63	50	22	90	95	205	75	85	4,94	KEAP0119	220,21^*
ASWH154860	15,0	M48 x 60	70	30	120	130	280	95	120	10,0	KEAP0121	524,71^*
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Tragfähigkeit in Abhängigkeit von der Nutzung

Typ	1-Strang	2-Strang	1-Strang	2-Strang	2-Strang		3- oder 4-Strang

	0°	0°	90°	90°	0°- 45°	45°- 60°	0°- 45°	45°- 60°
ASWH01018	0,6	1,2	0,3	0,6	0,42	0,3	0,63	0,45
ASWH0.....	1,0	2,0	0,5	1,0	0,75	0,5	1,1	0,75
ASWH1.....	2,0	4,0	1,12	2,0	1,5	1,12	2,36	1,6
ASWH3.....	6,3	12,5	3,15	6,3	4,25	3,15	6,3	4,75
ASWH5.....	10,6	21,2	5,3	10,6	7,1	5,8	11,2	8,0
ASWH8.....	12,5	25,0	8,0	16,0	11,2	8,0	16,8	12,0
ASWH10.....	15,0	30,0	10,0	20,0	14,0	10,0	21,2	15,0
ASWH...	25,0	50,0	15,0	30,0	21,0	15,0	31,5	22,5
Sicherheitsfaktor: 4 (in alle Richtungen der Traglast)

Anschlagwirbel Typ ASWH, drehbar

Alternative Benennungen: Anschlagpunkt zum Einschrauben, Einschraubpunkt, Einschrauböse

weitere Besonderheiten:

nach Maschinenrichtlinie 2006/42/EG bzw. EN 1677-1
Öse 180° selbstausrichtend schwenkbar
kugelgelagert für einfache Lastausrichtung
nicht für Dauerbewegung unter Last

Die Anschlagwirbel sind vor jedem Gebrauch, aber mindestes einmal jährlich auf offensichtliche Mängel zu prüfen. Die Prüfung hat von Sachkundigen gemäß der mitgelieferten Montageanweisung zu erfolgen. Eine Gebrauchs- und Montageanleitung wird mit jedem Produkt mitgeliefert. Gerne stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.

Hinweise

zulässige Grenztemperaturen

Die Anschlagwirbel mit Bügel sind vor jedem Gebrauch, aber mindestes einmal jährlich auf offensichtliche Mängel zu prüfen. Die Prüfung hat von Sachkundigen gemäß der mitgelieferten Montageanweisung zu erfolgen. Eine Gebrauchs- und Montageanleitung wird mit jedem Produkt mitgeliefert. Gerne stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.

Anwendung

Vorgaben zum Lastanschlag

Die zulässigen Tragfähigkeit WLL beträgt je nach Ausführung zwischen 0,3 bis 15,0 t. Der Anschlagwirbel ASWH ist zum Einschrauben in Maschinenteile, Fahrzeugaufbauten und ähnliche Baugruppen geeignet. Die Bauteile dienen als Einhängepunkte für Anschlag- und Zurrmittel.

Die Einschraubpunkte sind gemäß vorstehender Tabelle nutz- und belastbar! Die drehbar gelagerten Anschlagpunkte zum Einschrauben sind nicht für Dauerbetrieb unter Last geeignet. Vorgaben zum Lastanschlag Anschlagpunkte sind nur in die Richtung der Ringachse mit der maximalen LC belastbar! (siehe Skizze) Zudem ist das unbeabsichtigte Hängenbleiben des zu hebenden Objektes im Hebebetrieb sicher auszuschließen.

(5.061,41 kB)

Maße können aufgrund der geltenden Toleranzen abweichen. Änderungen und Irrtümer vorbehalten. Aufgrund der Lichtverhältnisse bei der Produktfotografie, unterschiedlichen Bildschirmeinstellungen und Farbmischungen kann es dazu kommen, dass die Farbe des Produktes nicht authentisch wiedergegeben bzw. geliefert wird.
