Anschlagpunkt PLBW

Rückfragen?

Produktbild
(Abbildung ähnlich)

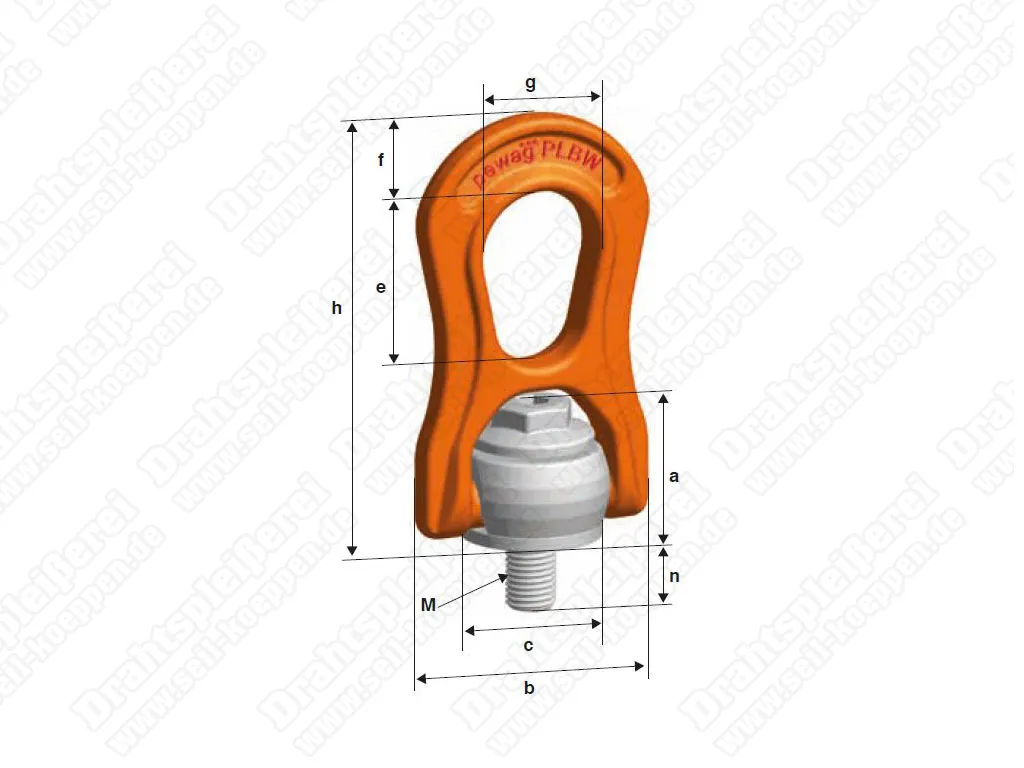

Maßbild
(Abbildung ähnlich)

ab 75,37^*€
Zustand: NEU

Merkliste

Besonderheiten:

gelb pulverbeschichtet
Güteklasse (GK) 10
Bügel in beliebiger Position arretierbar
in maßgefertigter Gewindelänge lieferbar

Nenngröße	Traglast	Abmessungen										Gewicht	Art.-Nr.	Preis
		a	b	c	e	f	g	h	n
	(t)	(mm)										(kg)		(EUR)
M8	0,3	29	56	30	38	18	27	94	13	8	15	0,32	KEAP0267	75,37^*
M10	0,6	29	56	30	38	18	27	94	15	8	15	0,33	KEAP0269	76,52^*
M12	1,0	29	56	30	38	18	27	94	17	8	15	0,34	KEAP0271	77,39^*
M14	1,3	43	79	45	55	25	38	138	22	10	24	1,03	KEAP0273	98,03^*
M16	1,6	43	79	45	55	25	38	138	24	10	24	1,04	KEAP0275	106,69^*
M18	2,0	43	79	45	55	25	38	138	27	10	24	1,07	KEAP0277	111,17^*
M20	2,5	43	79	45	55	25	38	138	30	10	24	1,08	KEAP0279	113,77^*
M22	3,0	64	118	68	85	38	58	209	33	14	36	3,50	KEAP0281	172,67^*
M24	4,0	64	118	68	85	38	58	209	36	14	36	3,53	KEAP0283	173,25^*
M27	5,0	64	118	68	85	38	58	209	40	14	36	3,58	KEAP0285	193,03^*
M30	6,3	64	118	68	85	38	58	209	45	14	36	3,66	KEAP0287	195,20^*
M33	8,0	106	188	108	132	60	91	331	54	19	55	14,50	KEAP0289	449,01^*
M36	10,0	106	188	108	132	60	91	331	59	19	55	14,60	KEAP0291	489,73^*
M42	12,5	106	188	108	132	60	91	331	69	19	55	14,90	KEAP0293	520,62^*
M48	15,0	106	188	108	132	60	91	331	74	19	55	15,20	KEAP0295	657,78^*
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Gewindelänge (L) ermitteln
L = H + S + K + X
H = Materialhöhe, K = Höhe der Mutter (abhängig von Gewindegröße der Schraube)
S = Dicke der Beilagscheibe, X = Schraubenüberstand (doppelte Steigung der Schraube)
L_max = n_max

Tragfähigkeit in Abhängigkeit von der Nutzung

Typ	1-Strang	2-Strang	1-Strang	2-Strang	2-Strang			3- oder 4-Strang

	0°	0°	90°	90°	0°- 45°	45°- 60°	unsym.	0°- 45°	45°- 60°	unsym.
...M 8	0,5	1,0	0,3	0,6	0,4	0,3	0,3	0,6	045	0,3
...M10	1,0	2,0	0,6	1,2	0,8	0,6	0,6	1,3	0,9	0,6
...M12	1,3	2,6	1,0	2,0	1,4	1,0	1,0	2,1	1,5	1,0
...M14	2,0	4,0	1,3	2,6	1,8	1,3	1,3	2,7	1,9	1,3
...M16	2,5	5,0	1,6	3,2	2,2	1,6	1,6	3,4	2,4	1,6
...M18	3,0	6,0	2,0	4,0	2,8	2,0	2,0	4,2	3,0	2,0
...M20	3,5	7,0	2,5	5,0	3,5	2,5	2,5	5,3	3,7	2,5
...M22	4,5	9,0	3,0	6,0	4,2	3,0	3,0	6,3	4,5	3,0
...M24	5,5	11,0	4,0	8,0	5,6	4,0	4,0	8,4	6,0	4,0
...M27	6,5	13,0	5,0	10,0	7,0	5,0	5,0	10,5	7,5	5,0
...M30	7,0	14,0	6,3	12,6	8,8	6,3	6,3	13,2	904	6,3
...M33	9,0	18,0	8,0	16,0	11,0	8,0	8,0	16,5	12,0	8,0
...M36	11,0	22,0	10,0	20,0	14,0	10,0	10,0	21,0	15,0	10,0
...M42	13,5	27,0	12,5	25,0	17,5	12,5	12,5	26,3	18,7	12,5
...M48	16,0	32,0	15,0	30,0	21,0	15,0	15,0	32,0	22,5	15,0
Sicherheitsfaktor: 4 (in alle Richtungen der Traglast)

Nenngröße	Traglast	Abmessungen										Gewicht	Art.-Nr.	Preis
		a	b	c	e	f	g	h	n_max
	(t)	(mm)										(kg)		(EUR)
M8 - ML	0,3	29	56	30	38	18	27	94	80	8	15	0,32	KEAP0337	105,83^*
M10 - ML	0,6	29	56	30	38	18	27	94	100	8	15	0,33	KEAP0339	107,27^*
M12 - ML	1,0	29	56	30	38	18	27	94	180	8	15	0,34	KEAP0341	108,72^*
M14 - ML	1,3	43	79	45	55	25	38	138	220	10	24	1,03	KEAP0343	144,38^*
M16 - ML	1,6	43	79	45	55	25	38	138	260	10	24	1,04	KEAP0345	146,69^*
M18 - ML	2,0	43	79	45	55	25	38	138	295	10	24	1,07	KEAP0347	163,29^*
M20 - ML	2,5	43	79	45	55	25	38	138	355	10	24	1,08	KEAP0349	169,93^*
M22 - ML	3,0	64	118	68	85	38	58	209	355	14	36	3,50	KEAP0351	278,50^*
M24 - ML	4,0	64	118	68	85	38	58	209	355	14	36	3,53	KEAP0353	236,49^*
M27 - ML	5,0	64	118	68	85	38	58	209	355	14	36	3,58	KEAP0355	261,90^*
M30 - ML	6,3	64	118	68	85	38	58	209	355	14	36	3,66	KEAP0357	276,05^*
M33 - ML	8,0	106	188	108	132	60	91	331	328	19	55	14,50	KEAP0359	761,73^*
M36 - ML	10,0	106	188	108	132	60	91	331	328	19	55	14,60	KEAP0361	687,38^*
M42 - ML	12,5	106	188	108	132	60	91	331	328	19	55	14,90	KEAP0363	730,83^*
M48 - ML	15,0	106	188	108	132	60	91	331	328	19	55	15,20	KEAP0365	923,58^*
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Tragfähigkeit in Abhängigkeit von der Nutzung

Typ	1-Strang	2-Strang	1-Strang	2-Strang	2-Strang			3- oder 4-Strang

	0°	0°	90°	90°	0°- 45°	45°- 60°	unsym.	0°- 45°	45°- 60°	unsym.
...M 8	0,5	1,0	0,3	0,6	0,4	0,3	0,3	0,6	045	0,3
...M10	1,0	2,0	0,6	1,2	0,8	0,6	0,6	1,3	0,9	0,6
...M12	1,3	2,6	1,0	2,0	1,4	1,0	1,0	2,1	1,5	1,0
...M14	2,0	4,0	1,3	2,6	1,8	1,3	1,3	2,7	1,9	1,3
...M16	2,5	5,0	1,6	3,2	2,2	1,6	1,6	3,4	2,4	1,6
...M18	3,0	6,0	2,0	4,0	2,8	2,0	2,0	4,2	3,0	2,0
...M20	3,5	7,0	2,5	5,0	3,5	2,5	2,5	5,3	3,7	2,5
...M22	4,5	9,0	3,0	6,0	4,2	3,0	3,0	6,3	4,5	3,0
...M24	5,5	11,0	4,0	8,0	5,6	4,0	4,0	8,4	6,0	4,0
...M27	6,5	13,0	5,0	10,0	7,0	5,0	5,0	10,5	7,5	5,0
...M30	7,0	14,0	6,3	12,6	8,8	6,3	6,3	13,2	904	6,3
...M33	9,0	18,0	8,0	16,0	11,0	8,0	8,0	16,5	12,0	8,0
...M36	11,0	22,0	10,0	20,0	14,0	10,0	10,0	21,0	15,0	10,0
...M42	13,5	27,0	12,5	25,0	17,5	12,5	12,5	26,3	18,7	12,5
...M48	16,0	32,0	15,0	30,0	21,0	15,0	15,0	32,0	22,5	15,0
Sicherheitsfaktor: 4 (in alle Richtungen der Traglast)

Bei Bestellung eines PLGW in Sonderlänge, muss die benötigte Gewindelänge "L" ermittelt und individuell im Warenkorb unter "Bemerkung" eintragen werden!

Nenngröße	Traglast	Abmessungen										Gewicht	Art.-Nr.	Preis
		a	b	c	e	f	g	h	n_max
	(t)	(mm)										(kg)		(EUR)
M8 - SL	0,3	29	56	30	38	18	27	94	80	8	15	0,32	KEAP0297	117,09^*
M10 - SL	0,6	29	56	30	38	18	27	94	100	8	15	0,33	KEAP0299	121,85^*
M12 - SL	1,0	29	56	30	38	18	27	94	180	8	15	0,34	KEAP0301	125,75^*
M14 - SL	1,3	43	79	45	55	25	38	138	220	10	24	1,03	KEAP0303	159,68^*
M16 - SL	1,6	43	79	45	55	25	38	138	260	10	24	1,04	KEAP0305	165,31^*
M18 - SL	2,0	43	79	45	55	25	38	138	295	10	24	1,07	KEAP0307	185,24^*
M20 - SL	2,5	43	79	45	55	25	38	138	355	10	24	1,08	KEAP0309	182,35^*
M22 - SL	3,0	64	118	68	85	38	58	209	355	14	36	3,50	KEAP0311	303,48^*
M24 - SL	4,0	64	118	68	85	38	58	209	355	14	36	3,53	KEAP0313	262,33^*
M27 - SL	5,0	64	118	68	85	38	58	209	355	14	36	3,58	KEAP0315	316,33^*
M30 - SL	6,3	64	118	68	85	38	58	209	355	14	36	3,66	KEAP0317	304,49^*
M33 - SL	8,0	106	188	108	132	60	91	331	328	19	55	14,50	KEAP0319	793,21^*
M36 - SL	10,0	106	188	108	132	60	91	331	328	19	55	14,60	KEAP0321	721,74^*
M42 - SL	12,5	106	188	108	132	60	91	331	328	19	55	14,90	KEAP0323	768,08^*
M48 - SL	15,0	106	188	108	132	60	91	331	328	19	55	15,20	KEAP0325	965,45^*
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Tragfähigkeit in Abhängigkeit von der Nutzung

Typ	1-Strang	2-Strang	1-Strang	2-Strang	2-Strang			3- oder 4-Strang

	0°	0°	90°	90°	0°- 45°	45°- 60°	unsym.	0°- 45°	45°- 60°	unsym.
...M 8	0,5	1,0	0,3	0,6	0,4	0,3	0,3	0,6	045	0,3
...M10	1,0	2,0	0,6	1,2	0,8	0,6	0,6	1,3	0,9	0,6
...M12	1,3	2,6	1,0	2,0	1,4	1,0	1,0	2,1	1,5	1,0
...M14	2,0	4,0	1,3	2,6	1,8	1,3	1,3	2,7	1,9	1,3
...M16	2,5	5,0	1,6	3,2	2,2	1,6	1,6	3,4	2,4	1,6
...M18	3,0	6,0	2,0	4,0	2,8	2,0	2,0	4,2	3,0	2,0
...M20	3,5	7,0	2,5	5,0	3,5	2,5	2,5	5,3	3,7	2,5
...M22	4,5	9,0	3,0	6,0	4,2	3,0	3,0	6,3	4,5	3,0
...M24	5,5	11,0	4,0	8,0	5,6	4,0	4,0	8,4	6,0	4,0
...M27	6,5	13,0	5,0	10,0	7,0	5,0	5,0	10,5	7,5	5,0
...M30	7,0	14,0	6,3	12,6	8,8	6,3	6,3	13,2	904	6,3
...M33	9,0	18,0	8,0	16,0	11,0	8,0	8,0	16,5	12,0	8,0
...M36	11,0	22,0	10,0	20,0	14,0	10,0	10,0	21,0	15,0	10,0
...M42	13,5	27,0	12,5	25,0	17,5	12,5	12,5	26,3	18,7	12,5
...M48	16,0	32,0	15,0	30,0	21,0	15,0	15,0	32,0	22,5	15,0
Sicherheitsfaktor: 4 (in alle Richtungen der Traglast)

Anschlagpunkt Typ PLBW

Alternative Benennungen: Anschlagpunkt zum Einschrauben, Einschraubpunkt, Einschraubwirbel

weitere Besonderheiten:

nach Richtlinie 2006/42/EG bzw. MSV 2010
Wirbel unbelastet 360° drehbar
nicht für Drehbewegung unter Last

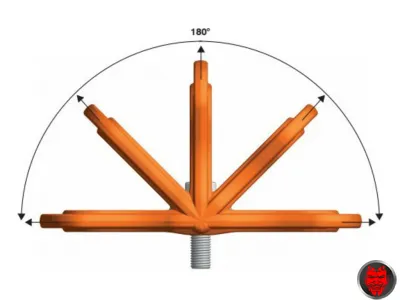

Lastbügel 180° klappbar

Die Anschlagwirbel sind vor jedem Gebrauch, aber mindestes einmal jährlich auf offensichtliche Mängel zu prüfen. Die Prüfung hat von Sachkundigen gemäß der mitgelieferten Montageanweisung zu erfolgen. Eine Gebrauchs- und Montageanleitung wird mit jedem Produkt mitgeliefert. Gerne stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.

Für die einzelnen Typen des Anschlagpunktes PLBW sind die Länge des Einschraubbolzens in drei unterschiedlichen Modifikationen erhältlich.
Die Bolzenlänge unter der Spezifikation "Sonderlänge" ist dabei frei wählbar.

Lieferant: pewag Deutschland GmbH

Hinweise

Der drehbar gelagerten Anschlagpunkt ist nicht für Betrieb unter Last geeignet. Er ist gemäß der vorstehender Tabelle nutz- und belastbar! Anschlagpunkte sind nur in die Richtung der Ringachse mit der maximalen WLL belastbar! (siehe Grafiken) Zudem ist das unbeabsichtigte Hängenbleiben des zu hebenden Objektes im Hebetrieb sicher auszuschließen.

Anschlagwirbel sind vor jedem Gebrauch, aber mindestens einmal jährlich zu prüfen. Die Prüfung hat von Sachkundigen gemäß der mitgelieferten Montageanweisung zu erfolgen. Eine Gebrauchs- und Montageanleitung wird mit jedem Produkt mitgeliefert. Bitte weiterführende Hinweise in der Gebrauchs- und Montageanleitung (PDF-Dokument) beachten. Gerne stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.

Anwendung

Die zulässigen Tragfähigkeit WLL beträgt je nach Ausführung zwischen 0,3 bis 15,0 t. Der Einschraubpunkt Typ PLBW ist zum Einschrauben in Maschinenteile, Fahrzeugaufbauten und ähnliche Baugruppen geeignet. Dabei ist der Lastbügel bis zu 180° belastbar und hält dabei jede gewünschte Position. Die Bauteile können als Einhängepunkte für Anschlag- und Zurrmittel genutzt werden. Grafik: unzulässige Anwendung

Gebrauchs- und Montageanleitung (248,72 kB)

Maße können aufgrund der geltenden Toleranzen abweichen. Änderungen und Irrtümer vorbehalten. Aufgrund der Lichtverhältnisse bei der Produktfotografie, unterschiedlichen Bildschirmeinstellungen und Farbmischungen kann es dazu kommen, dass die Farbe des Produktes nicht authentisch wiedergegeben bzw. geliefert wird.
