Wantenspanner DIN 1478 Öse / Öse

Rückfragen?

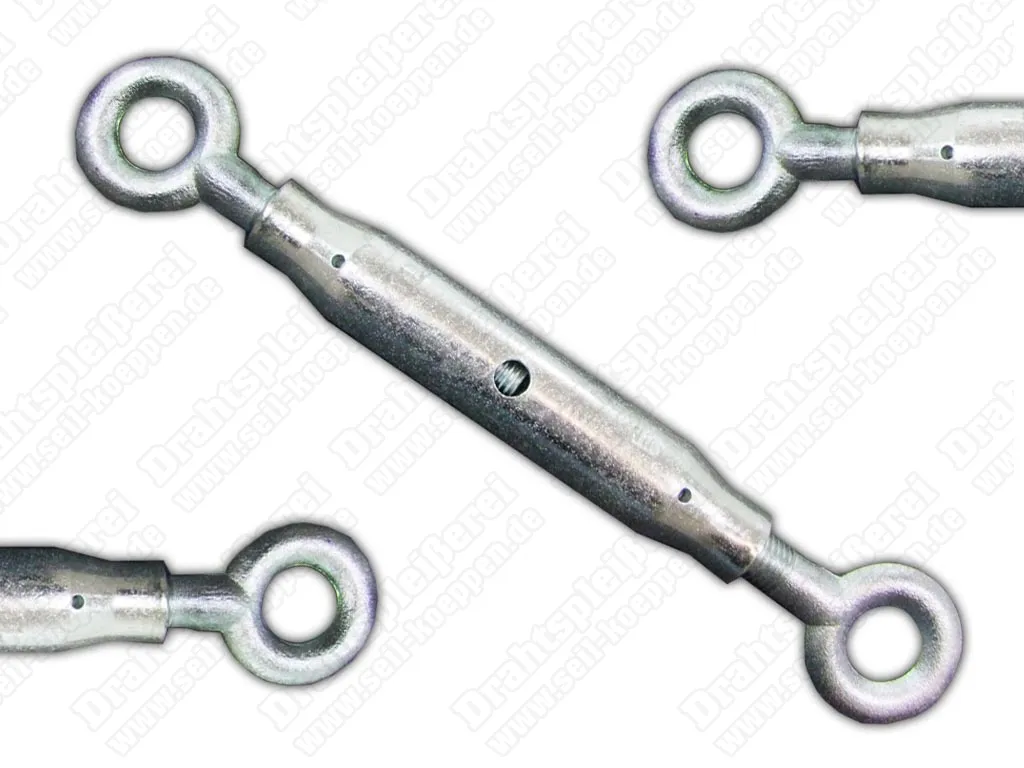

Produktbild
(Abbildung ähnlich)

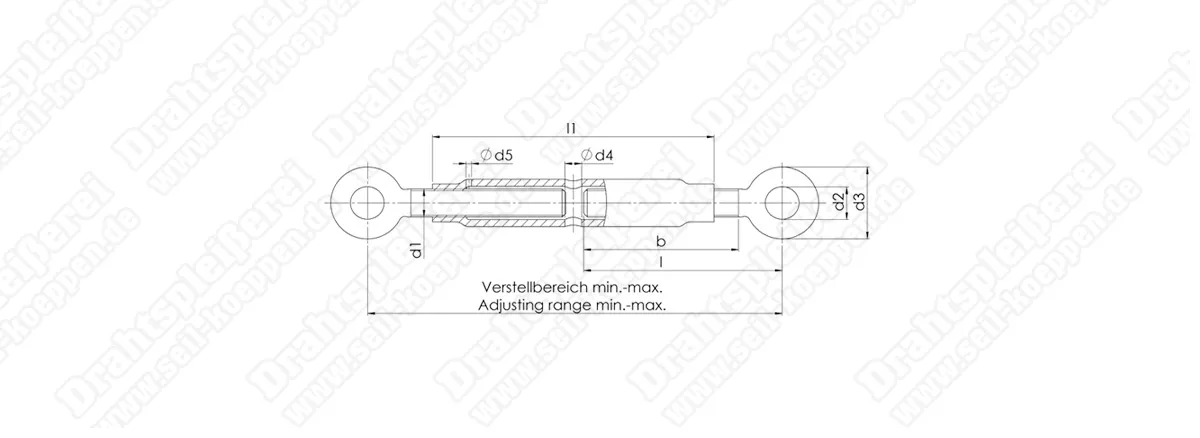

Maßbild
(Abbildung ähnlich)

ab 5,26^*€
Zustand: NEU

Merkliste

Besonderheiten:

galvanisch verzinkt
entspricht DIN 1478
Stahl S235JR gesenkgeschmiedet

Nenngröße	Abmessungen				Verstellbereich	Spannweg	Gewicht	Art.-Nr.	Preis
					min.-max.
	d₂	d₃	l₁	l
	(mm)						(kg)		(EUR)
M 6	9	20	110	70	140 - 253	95	0,11	SESZXXX	Anfrage
M 8	10	22	110	74	148 - 238	90	0,19	SESZXXX	Anfrage
M 10	14	31	125	90	180 - 281	101	0,30	SESZ0634	5,26^*
M 12	16	35	125	94	188 - 313	125	0,39	SESZXXX	Anfrage
M 16	22	47	170	126	252 - 382	130	0,90	SESZ0591	17,04^*
M 20	24	52	200	142	284 - 436	152	1,45	SESZXXX	Anfrage
M 24	27	65	255	179	358 - 555	197	2,65	SESZXXX	Anfrage
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Öse - Öse - Wantenspanner nach DIN 1478

Alternative Benennungen
Wantenspanner nach DIN 1478 mit Öse-Öse, Rohspannschrauben DIN 1478 Ö/Ö, Öse-Öse-Spannschraube nach DIN 1478, Rohspannschraube nach DIN 1478

geschlossene Hülse mit Loch "d2"
ohne Kontermutter
für Anwendungen mit geringer Anforderungen

Hinweise

Hinweise
Die sichere Funktionsfähigkeit der Wantenspanner gilt unter normalen Umgebungsbedingungen und –temperaturen als gewährleistet. Stoßartige Belastungen können die Funktion der Bauteile einschränken und die Lebensdauer verringern.

Die Beanspruchungen der Bauteile auf Biegung oder Zug sind nicht zulässig!

Prüfung
Es bestehen für Spannschrauben nach DIN 1478 keine festen Vorgaben zu Prüfzyklen

Anwendung

Anwendung
Wantenspanner nach DIN 1478 werden vorzugsweise zum Verspannen, Verzurren und Takeln von Seilen verwendet. Bei der Nutzung ist darauf zu achten, dass die auftretenden Kräfte in die Richtung der Gewindeachsen abgeleitet werden.

Zu den Anwendungsgebieten zählen neben dem Wassersport, die Schifffahrt, das Baugewerbe und u.a..

Maße können aufgrund der geltenden Toleranzen abweichen. Änderungen und Irrtümer vorbehalten. Aufgrund der Lichtverhältnisse bei der Produktfotografie, unterschiedlichen Bildschirmeinstellungen und Farbmischungen kann es dazu kommen, dass die Farbe des Produktes nicht authentisch wiedergegeben bzw. geliefert wird.
