Sonderaufhängegarnitur VLW 1 und VLW 2

Rückfragen?

Produktbild
(Abbildung ähnlich)

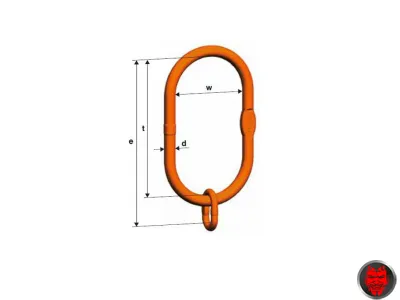

Maßbild VLW 1
(Abbildung ähnlich)

Maßbild VLW 2
(Abbildung ähnlich)

ab 109,37^*€
Zustand: NEU

Merkliste

Besonderheiten:

orange pulverbeschichtet
Güteklasse (GK) 10
nach Maschinenrichtlinie 2006/42/EG, EN 1677-4
Ein- bis Vierstranggarnitur, übergroß

VLW 1 Sonder - Einstranggarnitur

Nur geeignet für Einstrang- Anwendung

Nenngröße	Traglast	verwendbar bis	Abemssungen					Gewicht	Art.-Nr.	Preis
		Einfachhaken	e	d	t	w	s
	(t)	nach DIN 15401	(mm)					(kg)		(EUR)
6/7/8 - 10	2,50	NR. 25	394	22	340	180	17	3,40	RGRG0151	109,37^*
10 - 10	4,00	NR. 25	410	27	340	180	20	4,80	RGRG0153	112,20^*
13 - 10	6,70	NR. 25	340	27	340	180	20	4,40	RGRG0128	553,61^*
16 - 10	10,00	NR. 25	340	33	340	180	27	6,70	RGRG0155	129,87^*
19/22 - 10	19,00	NR. 25	340	40	340	180	29	10,00	RGRG0157	206,23^*
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

VLW 2 Sonder - Zwei / Vierstranggarnitur

Geeignet für Mehrstrang- Anwendung

Nenngröße	Traglast	verwendbar bis	Abemssungen					Gewicht	Art.-Nr.	Preis
2- / 4- Strang	0 - 45°	Einfachhaken	e	d	t	w	s
	(t)	nach DIN 15401	(mm)					(kg)		(EUR)
2-6/7/8 \| 4-6	2,50	NR. 25	394	22	340	180	17	3,40	RGRG0029	144,95^*
2-10 \| 4-7/8	4,00	NR. 25	410	27	340	180	20	4,80	RGRG0021	146,94^*
2-13 \| 4-10	6,70	NR. 25	340	27	340	180	20	4,40	RGRG0023	197,58^*
2-16 \| 4-13	10,00	NR. 25	340	33	340	180	27	6,70	RGRG0025	262,37^*
2-19 \| 4-16	19,00	NR. 25	340	40	340	180	29	10,00	RGRG0027	286,07^*
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

VLW Ringgarnituren für 2- und 4- Strang bestehend aus:

VLW 2 - 7/8	VLW 2 - 10 4 - 7/8	VLW 2 - 13 4 - 10	VLW 2 - 16 4 - 13	VLW 2 - 19 4 - 16
LW 22 + 2 BW 13	LW 27 + 2 BW 16	LW 32 + 2 BW 20	LW 40 + 2 BW 22	LW 40 + 2 BW 26

Übergroße Sonderaufhängegarnitur Typ VLW 1 und VLW 2

Lieferant: pewag Deutschland GmbH

Hinweise

Geeignet zur Herstellung:

von Einstranggehängen für Haken Nr. 25 nach DIN 15401 mittels Connex CW
geschweißter Gehänge mittels BW (pewag)

Nicht geeignet für Offshore-Einsätze, Heben von Personen und von gefährlichen Lasten

Spezielle Einsatzbestimmungen gemäß PDF-Dokument beachten!

Anwendung

Tragfähigkeit in Abhängigkeit vom Modell von 2,5t bis 21,2t.
Geeignet für 1-bzw. 2- bis 4-strängigen Kettengehängen und
als Aufnahmeglied für sehr große Lasthaken.
Einsetzbar für maximal 2 Kettensträngen je kleinem Glied.

Betriebsanleitung für Übergroßer Sonderaufhängekopf VLW1 (373,09 kB)
Betriebsanleitung für Übergroßer Sonderaufhängekopf VLW2 (373,09 kB)

Maße können aufgrund der geltenden Toleranzen abweichen. Änderungen und Irrtümer vorbehalten. Aufgrund der Lichtverhältnisse bei der Produktfotografie, unterschiedlichen Bildschirmeinstellungen und Farbmischungen kann es dazu kommen, dass die Farbe des Produktes nicht authentisch wiedergegeben bzw. geliefert wird.
