Wand-Seilwinde SW-W

Rückfragen?

Produktbild Wandseilwinde SW-W
(Abbildung ähnlich)

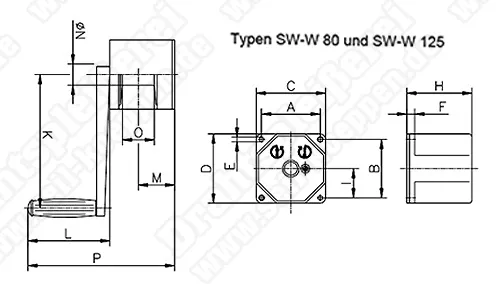

Massbild Wandseilwinde SW-W 80 und 125
(Abbildung ähnlich)

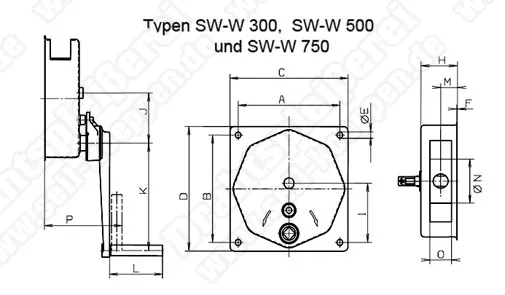

Massbild Wandseilwinde SW-W 300 bis 750
(Abbildung ähnlich)

Massbild Wandseilwinde SW-W für 80 bis 750 kg
(Abbildung ähnlich)

ab 333,45^*€
Zustand: NEU

Merkliste

Stirnradwandwinde SW-W

Alternative Benennungen
Seilwinde, Bremswinde, Handseilwinde, Hubwinde, Konsolenwinde, Kompaktseilwinde, Wandseilwinde, Stirnradwandwinde,

Besonderheiten

robustes Aluminiumgehäuse
leichtgängiges Stirnradgetriebe
Direktantrieb
geräuscharm
geringe Kurbelkraft
abnehmbare Handkurbel
schnelle Befestigung an Wänden
Umlenkrollen

Wandseilwinde mit Stirnradgetriebe

Typ	Zuglast		Drahtseil- durchmesser	Trommel- länge	Hub/ Kurbel- umdrehung	Seilaufnahme		erf. Kur- belkraft	Gewicht	Art.-Nr.	Preis
Typ	1. Lage	o. Lage	Drahtseil- durchmesser	Trommel- länge	Hub/ Kurbel- umdrehung	1. Lage	o. Lage	erf. Kur- belkraft	Gewicht	Art.-Nr.	Preis
	(kg)		(mm)			(m)		(daN)	(kg/Stck.)		(€)
SW-W 80	80	45	3*	51	170	2,4	30	12	3	WIWM0101	333,45^*
SW-W 125	125	65	4*	40	138	2	12	13	3	WIWM0102	401,32^*
SW-W 300	300	220	5**	108	68	2,1	15	15	10	WIWM0103	539,03^*
SW-W 500	500	350	6**	108	35	2,4	15	13	11	WIWM0104	646,57^*
SW-W 750	750	550	7**	108	35	2	10	20	11	WIWM0105	737,06^*
* empf. Drahtseil: DIN 3055 FE-znk 1770 sZ-spa ** empf. Drahtseil: DIN 3060 FE-znk 1770 sZ-spa
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Auswahltabelle für Kompaktseilwinde Typ SW-W (COLUMBUS McKINNON Engineered Products GmbH)

Abmaße für Wandseilwinde SW-W

Typ	A	B	C	D	Ø E	F	H	I	J	K	L	M	O	P
	(mm)
SW-W 80	110	110	130	130	9	15	121	55	-	250	130	68	60	275
SW-W 125	110	110	130	130	9	15	121	55	-	250	130	68	60	275
SW-W 300	250	250	290	290	14,5	2	85	138	117	250	130	39	50	192
SW-W 500
SW-W 750

Anwendung
Die Wandseilwinden der Modellreihe SW-W eignen sich bestens zur einfachen und schnellen Befestigung an Wänden.

Das robuste Gehäuse wird sowohl als Aluminium-, als auch als Stahlblechausführung angeboten.

Hinweise
Sicherheitsbewusstes Arbeiten

Erst Betriebsanleitung lesen.
Immer sicherheits- und gefahrenbewusst arbeiten.
Hubgerät und Last während aller Bewegungen beobachten.
Schäden und Mängel sofort dem Verantwortlichen melden.
Gerät erst reparieren, dann weiterarbeiten!
Last in gehobenem Zustand nicht unbeaufsichtigt lassen.
Gerät schlag- und stoßfrei transportieren, gegen Umfallen oder Umkippen sichern

Bitte weiterführende Hinweise in der Gebrauchs- und Betriebsanleitung (PDF-Dokument) beachten.

Detailliertes Massbild für Seiltrommel-Winde SW-W

Betriebsanleitung Wandseilwinde SW-W (524,69 kB)

Maße können aufgrund der geltenden Toleranzen abweichen. Änderungen und Irrtümer vorbehalten. Aufgrund der Lichtverhältnisse bei der Produktfotografie, unterschiedlichen Bildschirmeinstellungen und Farbmischungen kann es dazu kommen, dass die Farbe des Produktes nicht authentisch wiedergegeben bzw. geliefert wird.
