Alu-Konsolenseil-Winde SW-K GAMMA

Rückfragen?

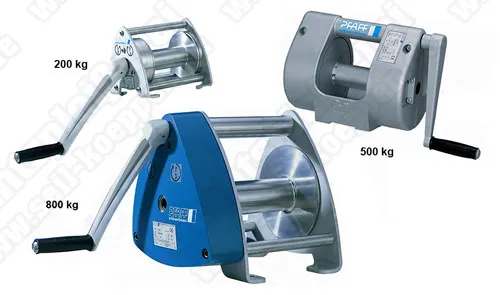

Produktbild Alu-Konsolenseil-Winde SW-K GAMMA
(Abbildung ähnlich)

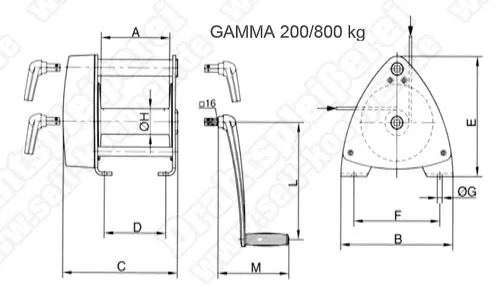

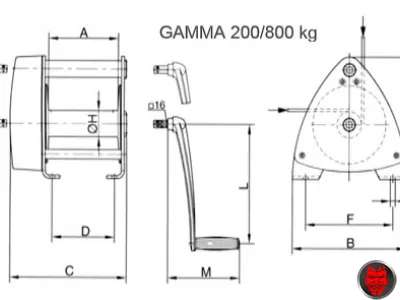

Massbild Alu-Konsolenseil-Winde SW-K GAMMA 200 und 800
(Abbildung ähnlich)

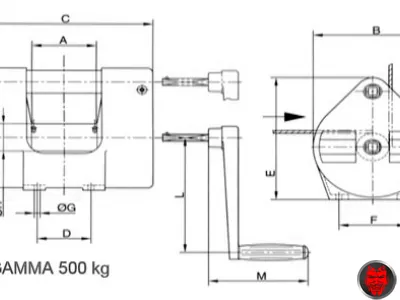

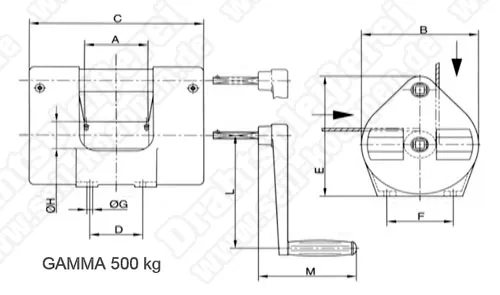

Massbild Alu-Konsolenseil-Winde SW-K GAMMA 500
(Abbildung ähnlich)

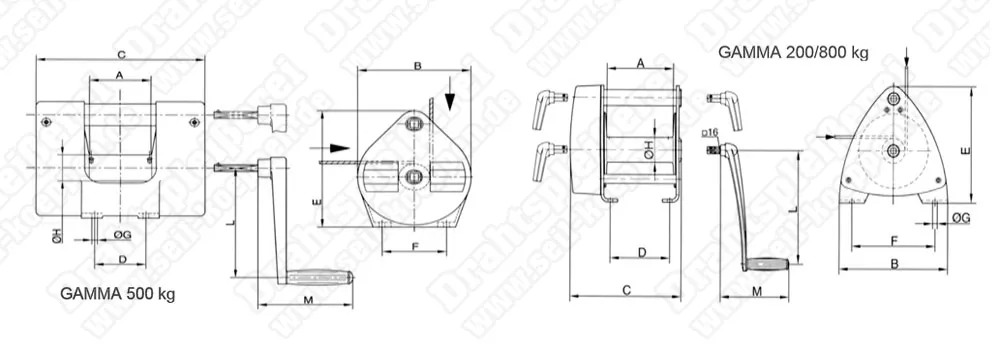

Massbild Alu-Konsolenseil-Winde SW-K GAMMA 200, 500 und 800
(Abbildung ähnlich)

ab 592,62^*€
Zustand: NEU

Merkliste

Kompaktseil-Winde SW-K GAMMA

Alternative Benennungen
Seilwinde, Bremswinde, Handseilwinde, Hubwinde, Konsolenwinde, Kompaktseilwinde, Wandseilwinde, Stirnradwandwinde, Handkurbelwinde

Besonderheiten

kompaktes Aluminiumgehäuse
geschlossener Kettenantrieb
Schnellgang
Wellengleitlager
breite Seiltrommel
große Seilaufnahme

Kleinlast-Winde für Außeneinsatz

Typ	Zuglast		Drahtseil- durchmesser	Hub/ Kurbel- umdrehung	Seilaufnahme		erf. Kur- belkraft	Gewicht	Art.-Nr.	Preis
Typ	1. Lage	o. Lage	Drahtseil- durchmesser	Hub/ Kurbel- umdrehung	1. Lage	o. Lage	erf. Kur- belkraft	Gewicht	Art.-Nr.	Preis
	(kg)		(mm)		(m)		(daN)	(kg/Stck.)		(€)
GAMMA 200	200	110	4*	195	3,6	40	19	6	WIWM0116	592,62^*
GAMMA 500	500	200	6*	60/400**	4,2	50	12	14	WIWM0117	982,97^*
GAMMA 800	800	350	7*	36/280**	5,3	78	18	16	WIWM0118	1.188,22^*
* empf. Drahtseil: DIN 3060 FE-znk 1770 sZ-spa ** Last-/ Schnellgang
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Auswahltabelle für Kompaktseilwinde Typ SW-K GAMMA (COLUMBUS McKINNON Engineered Products GmbH)

Abmaße für Wandseilwinde SW-W

Typ	A	B	C	D	E	F	Ø G	Ø H	L	M
	(mm)
GAMMA 200	120	160	192	152	165	135	9,5	50	320	207
GAMMA 500	120	220	330	100	267	125	11	60	250	165
GAMMA 800	200	326	336	180	327	250	14	70	320	207

Anwendung
Die Konsolenseil-Winde GAMMA ist für den Einsatz im Freien geeignet. Das geschlossene Aluminium-Gehäuse garantiert eine lange Lebensdauer der Winde.

Das Modell GAMMA lässt sich schnell und einfach befestigen.

Die Handkurbel lässt sich abnehmen und die Winde ist von beiden Seiten bedienbar.

Hinweise
Sicherheitsbewusstes Arbeiten

Erst Betriebsanleitung lesen.
Immer sicherheits- und gefahrenbewusst arbeiten.
Hubgerät und Last während aller Bewegungen beobachten.
Schäden und Mängel sofort dem Verantwortlichen melden.
Gerät erst reparieren, dann weiterarbeiten!
Last in gehobenem Zustand nicht unbeaufsichtigt lassen.
Gerät schlag- und stoßfrei transportieren, gegen Umfallen oder Umkippen sichern

Bitte weiterführende Hinweise in der Gebrauchs- und Betriebsanleitung (PDF-Dokument) beachten.

Detailliertes Massbild für Konsolenseil-Winde GAMMA

Betriebsanleitung Alu-Konsolenseil-Winde SW-K GAMMA 200, 500 und 800 (380,66 kB)

Maße können aufgrund der geltenden Toleranzen abweichen. Änderungen und Irrtümer vorbehalten. Aufgrund der Lichtverhältnisse bei der Produktfotografie, unterschiedlichen Bildschirmeinstellungen und Farbmischungen kann es dazu kommen, dass die Farbe des Produktes nicht authentisch wiedergegeben bzw. geliefert wird.
