Wandseil-Winde MWS

Rückfragen?

Produktbild Wandseil-Winde MWS
(Abbildung ähnlich)

Massbild Wandseil-Winde MWS 150
(Abbildung ähnlich)

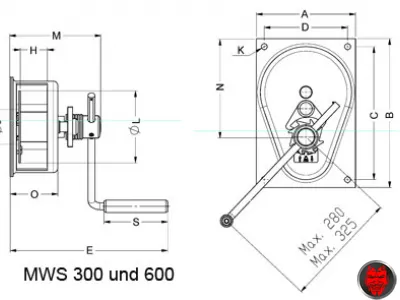

Massbild Wandseil-Winde MWS 330 und 600
(Abbildung ähnlich)

Massbild Wandseil-Winde MWS 1000 und 1500
(Abbildung ähnlich)

ab 392,14^*€
Zustand: NEU

Merkliste

Seiltrommel-Winde MWS

Alternative Benennungen
Seilwinde, Bremswinde, Handseilwinde, Hubwinde, Konsolenwinde, Kompaktseilwinde, Wandseilwinde, Stirnradwandwinde, Handkurbelwinde

Besonderheiten

kompakte Bauweise
gleitgelagerte Seiltrommel
Lastdruckbremse
wälzgelagerte Stirnräder
einfache Montage
geschlossenes Getriebe
schnelle Befestigung

Kleinlast-Winde für schmutzfreien Inneneinsatz

Typ	Zuglast		Drahtseil- durchmesser	Hub/ Kurbel- umdrehung	erf. Kur- belkraft	Über- setzung	Gewicht	Art.-Nr.	Preis
Typ	1. Lage	o. Lage	Drahtseil- durchmesser	Hub/ Kurbel- umdrehung	erf. Kur- belkraft	Über- setzung	Gewicht	Art.-Nr.	Preis
	(kg)		(mm)		(daN)		(kg/Stck.)		(€)
MWS 150	150	68	4**	122	11	1:1	4,0	WIWM0111	392,14^*
MWS 300	300	166	5**	32	6	1:7,4	10,0	WIWM0112	596,73^*
MWS 600	600	308	6**	28	10	1:7,4	11,0	WIWM0113	741,00^*
MWS 1000	1.000	587	9**	20	11	1:17	27,0	WIWM0114	1.308,88^*
MWS 1500	1.500	844	10**	14	12	1.25,7	27,5	WIWM0115	2.072,17^*
** empf. Drahtseil: DIN 3060 FE-znk 1770 sZ-spa
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Auswahltabelle für Kompaktseilwinde Typ MWS (COLUMBUS McKINNON Engineered Products GmbH)

Abmaße für Wandseilwinde MWS

Typ	A	B	C	D	E	G	H	Ø J	K	Ø L	M	N	O	S
	(mm)
MWS 150	65	168	128	40	303	26	40,5	35	9	102	168	89	92	128.5
MWS 300	200	300	268	168	318	-	55,0	70	12	145	182	199	96	128,5
MWS 600	200	300	268	168	318	-	55,0	60	12	145	182	199	96	128,5
MWS 1000	230	340	280	180	485	-	113,0	102	17	212	350	266	263	128,5
MWS 1500	230	340	280	180	485	-	113,0	102	17	212	350	266	263	128,5

Anwendung
Die Wandseilwinde MWS mit Stirnradgetriebe eignet sich für leichte Lasten bis 1.500kg.

Einsatzorte sollten weder stark verschmutzt sein, noch Elektrizität aufweisen.

Empfohlen wird ein Seildurchmesser gemäß DIN 3060 FE-znk 1770 sZ-spa.

Die Handkurbelwinde MWS gibt es optional auch als korrosionsgeschützte Ausführung.

Hinweise
Sicherheitsbewusstes Arbeiten

Erst Betriebsanleitung lesen.
Immer sicherheits- und gefahrenbewusst arbeiten.
Hubgerät und Last während aller Bewegungen beobachten.
Schäden und Mängel sofort dem Verantwortlichen melden.
Gerät erst reparieren, dann weiterarbeiten!
Last in gehobenem Zustand nicht unbeaufsichtigt lassen.
Gerät schlag- und stoßfrei transportieren, gegen Umfallen oder Umkippen sichern

Bitte weiterführende Hinweise in der Gebrauchs- und Betriebsanleitung (PDF-Dokument) beachten.

Detailliertes Massbild für Wandseil-Winde MWS

Betriebsanleitung Wandseil-Winde MWS (983,12 kB)

Maße können aufgrund der geltenden Toleranzen abweichen. Änderungen und Irrtümer vorbehalten. Aufgrund der Lichtverhältnisse bei der Produktfotografie, unterschiedlichen Bildschirmeinstellungen und Farbmischungen kann es dazu kommen, dass die Farbe des Produktes nicht authentisch wiedergegeben bzw. geliefert wird.
