Sicherheitslasthaken KLHW

Rückfragen?

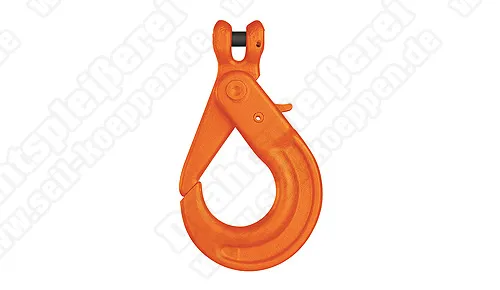

Produktbild KLHW Kuppelsicherheitslasthaken
(Abbildung ähnlich)

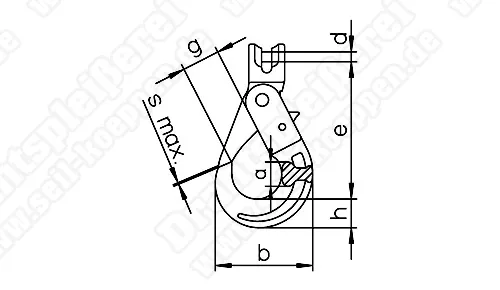

Maßbild KLHW Kuppelsicherheitslasthaken
(Abbildung ähnlich)

ab 50,06^*€
Zustand: NEU

Merkliste

KLHW Sicherheitshaken Typ KLHW mit Gabel

Alternative Benennungen
Sicherheitshaken, Self Locking Haken, Gabelsicherheitshaken, Kuppelsicherheitslasthaken, Sicherheitslasthaken

orange pulverbeschichtet
Güteklasse (GK) 10
nach Maschinenrichtlinie 2006/42/EG, EN 1677-3
schließt und verriegelt automatisch

Kuppelsicherheitslasthaken KLHW, winner, GK 10

Typ	WLL	e	h	a	b	d	g	Gewicht	Art.-Nr.	Preis
	(kg)	(mm)						(kg/Stck.)		(€)
KLHW 5/6	1.400	94	20	17	71	7,5	28	0,50	HAHG0029	50,06^*
KLHW 7	1.900	123	26	20	88	9	34	0,90	HAHG0059	59,91^*
KLHW 8	2.500	123	26	20	88	10	34	0,90	HAHG0031	60,39^*
KLHW 10	4.000	144	30	29	107	13	45	1,60	HAHG0033	71,23^*
KLHW 13	6.700	180	40	35	138	16	52	2,90	HAHG0035	118,55^*
KLHW 16	10.000	218	50	41	168	20	60	5,80	HAHG0037	213,77^*
KLHW 19/20	16.000	259	62	50	194	24	70	9,90	HAHG0261	392,72^*
KLHW 22	19.000	286	65	52	211	27	81	12,80	HAHG0263	497,50^*
KLHW 26	26.500	338	79	61	253	33	100	20,50	HAHG0265	910,71^*
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Auswahltabelle für Gabelsicherheitshaken Typ KLHW (pewag)

Hinweise

Die Sicherungsklappe des KlHW kann von Hand geschlossen werden. Andernfalls schließt der Haken beim Aufbringen der Last automatisch und wird durch eine Verriegelung (Trigger) an der Rückseite des Hakens verriegelt. Nutzung nur in Längsrichtung am Hakengrund mit der maximalen angegebenen Tragfähigkeit zulässig. Dabei muss sich der Haken in die Belastungsrichtung ausrichten können. Die Belastung muss stoßfrei erfolgen. Bitte besondere Hinweise, siehe PDF-Dokument, beachten.

Anwendung

Je nach Nenngröße zulässige Tragfähigkeit 1,4 bis 26,5 t. Geeignet für pewag Kuppelsystem Mit automatischem Schließ- und Verriegelungssystem. Dieses bleibt auch im unbelasteten Zustand sicher verschlossen. Der Sicherheitslasthaken KLHW ist vorgesehen als Endhaken oder Aufhängehaken zum einfachen und raschen Verbinden der Anschlagkette mit der Last oder einem anderen Lastaufnahmemittel und zum Einhängen in Ketten zum Bilden von Schlaufen

Betriebsanleitung Sicherheitshaken Typ KLHW (1.331,21 kB)

Maße können aufgrund der geltenden Toleranzen abweichen. Änderungen und Irrtümer vorbehalten. Aufgrund der Lichtverhältnisse bei der Produktfotografie, unterschiedlichen Bildschirmeinstellungen und Farbmischungen kann es dazu kommen, dass die Farbe des Produktes nicht authentisch wiedergegeben bzw. geliefert wird.
