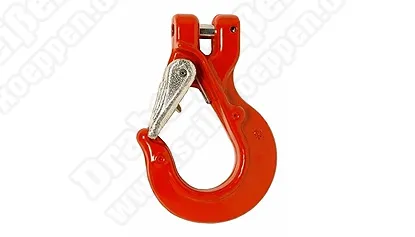

Schlupfhaken Typ TWN 0835 mit Gabel und Sicherung
Alternative Benennungen
Gabelkopfhaken mit Sicherheitsverschluss, Schlupfhaken mit Gabelkopf, Haken mit Gabelkopf und Sicherheitsfalle, Sicherheitslasthaken
- rot lackiert
- Güteklasse (GK) 8
- nach EN 1677-2
- Blechsicherung in verzinkter Ausführung
Haken Typ TWN 0835 mit Gabel und Schnapper, GK 8

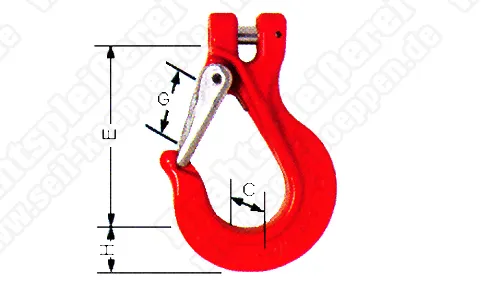

| Typ | WLL | E | G | H | C | Gewicht | Art.-Nr. | Preis |
|---|
| | (kg) | (mm) | (kg/Stck.) | | (€) |
| TWN 0835/1 6 - 8 | 1.120 | 75 | 23 | 17 | 16 | 0,30 | HAHG0209 | 44,92* |
| TWN 0835/1 8 - 8 | 2.000 | 99 | 30 | 22 | 22 | 0,68 | HAHG0211 | 49,65* |
| TWN 0835/1 10 - 8 | 3.150 | 121 | 38 | 29 | 28 | 1,37 | HAHG0213 | 76,17* |
| TWN 0835/1 13 - 8 | 5.300 | 143 | 44 | 37 | 36 | 2,58 | HAHG0215 | 102,60* |
| TWN 0835/1 16 - 8 | 8.000 | 175 | 54 | 45 | 43 | 4,36 | HAHG0241 | 155,65* |
| TWN 0835/1 18 - 8 | 10.000 | 195 | 60 | 52 | 50 | 7,59 | HAHG0274 | 183,16* |
| TWN 0835/1 20 - 8 | 12.500 | 220 | 65 | 58 | 55 | 9,68 | HAHG0275 | 300,49* |
| TWN 0835/1 22 - 8 | 15.000 | 244 | 75 | 64 | 61 | 10,62 | HAHG0276 | 375,41* |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand
Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten |
Auswahltabelle für Schlupfhaken Typ TWN 0835 (Thiele GmbH)
Anwendung
Je nach Nenngröße zulässige Tragfähigkeit 1,12 bis 15,0 t.
Stabiler und sicherer Verschluss (Sicherheitsfalle, Schnepper) verzinkt
Der Gabelkopfhaken mit Sicherheitsverschluss Typ TWN 0835 ist als Endhaken oder Aufhängehaken zum einfachen und sicheren Verbinden der Anschlagkette mit der Last oder einem anderen Lastaufnahmemittel konzipiert
Hinweise
Nutzung nur in Längsrichtung am Hakengrund mit der maximalen angegebenen Tragfähigkeit zulässig.
Dabei muss sich der Haken in die Belastungsrichtung ausrichten können.
Die Belastung muss stoßfrei erfolgen.
