Schäkel Typ TWN 0871

Rückfragen?

Produktbild

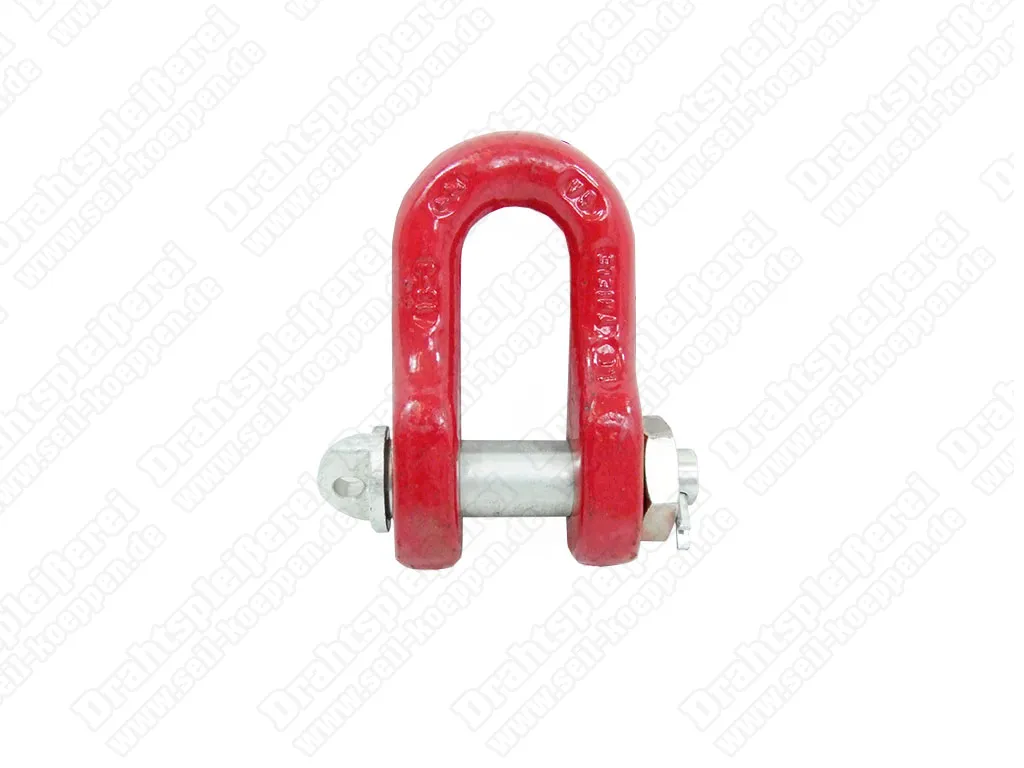

(Abbildung ähnlich)

ab 45,51^*€
Zustand: NEU

Merkliste

Besonderheiten:

rot pulverbeschichtet
Güteklasse (Gk) 8
Sicherheitsbolzen, Mutter und Splint

Schäkel TWN 0871 mit Schraubsicherung, Gk 8

Typ	Traglast	Abmessungen						Gewicht	Art.-Nr.	Preis
		B1	B2	C	D1	D2	H
	(t)	(mm)						(kg)		(EUR)
TWN 0871 6 - 8	1,12	14	30	-	8	10	30	0,10	SCSO0061	45,51^*
TWN 0871 8 - 8	2,00	17	37	23	10	12	36	0,20	SCSO0042	56,13^*
TWN 0871 10 - 8	3,15	21	47	32	15	16	49	0,35	SCSO0043	57,97^*
TWN 0871 13 - 8	5,30	27	61	40	19	20	61	0,84	SCSO0044	68,89^*
TWN 0871 16 - 8	8,00	33	75	47	23	24	73	1,40	SCSO0045	86,17^*
TWN 0871 18 / 20 - 8	12,50	42	96	-	29	30	91	3,10	SCSO0086	121,95^*
TWN 0871 22 - 8	15,00	47	107	-	33	36	111	4,50	SCSO0087	184,33^*
TWN 0871 26 - 8	21,20	53	121	-	37	39	120	6,30	SCSO0088	257,16^*
TWN 0871 28 - 8	25,00	60	136	-	41	45	140	10,10	SCSO0089	437,28^*
TWN 0871 32 - 8	31,50	66	150	-	45	48	147	12,30	SCSO0090	473,04^*
TWN 0871 36 - 8	40,00	73	167	-	50	52	158	15,60	SCSO0091	756,28^*
TWN 0871 40 - 8	50,00	81	185	-	55	60	185	22,20	SCSO0092	935,12^*
TWN 0871 45 - 8	63,00	90	206	-	61	68	211	26,30	SCSO0093	1.436,88^*
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 5-7 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Lieferant: Thiele GmbH & Co. KG

Schäkel Typ TWN 0871 mit Sicherung

alternative Benennungen: Schäkel TWN 0871 mit Schraubsicherung, Schäkel Typ TWN 0871, Schäkel TWN 0871 mit Schraub- und Splintsicherung, Kettenschäkel

weitere Besonderheiten:

entspricht Richtlinie 2006 / 42 / EG
Temperatureinsatzbereich -40 °C bis +200 °C
zulässig in Hebezeugen und statischen Systemen

Mindestens alle 12 Monate müssen Schäkel von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.

Hinweise

Schäkel sind regelmäßig zu prüfen. Dabei gelten die Vorgaben in den Landesnormen und in der EU-Maschinenrichtlinie. Detaillierte Informationen sind z. B. aus der BGR 500, Kapitel 2.8 zu entnehmen. Mindestens alle 12 Monate müssen Schäkel von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.

Anwendung

Die zulässige Tragfähigkeit WLL beträgt im statischen Belastungsfall zwischen 1,12 bis 63,00 t. Dabei entspricht die Angabe bei Einsatz im geraden Zug entlang der Systemlinie des Schäkels. Biegebeanspruchungen sind nicht zulässig. Schäkel TWN 0871 mit Schraub- und Splintsicherung sind nur mit Ketten entsprechend der auf dem Schäkel aufgeprägten Nenngröße der Güteklasse 8 zu verwenden. Sie dürfen in Hebezeugen und statischen Systemen eingesetzt werden. Diese Schäkel sind als Anschlagmittel für langfristig dauerhafte Verbindungen konzipiert. Darüber hinaus sind sie einzusetzen, wenn nicht ausgeschlossen werden kann, dass sich der Bolzen unter Last dreht.

Betriebsanleitung (288,47 kB)

Maße können aufgrund der geltenden Toleranzen abweichen. Änderungen und Irrtümer vorbehalten. Aufgrund der Lichtverhältnisse bei der Produktfotografie, unterschiedlichen Bildschirmeinstellungen und Farbmischungen kann es dazu kommen, dass die Farbe des Produktes nicht authentisch wiedergegeben bzw. geliefert wird.
