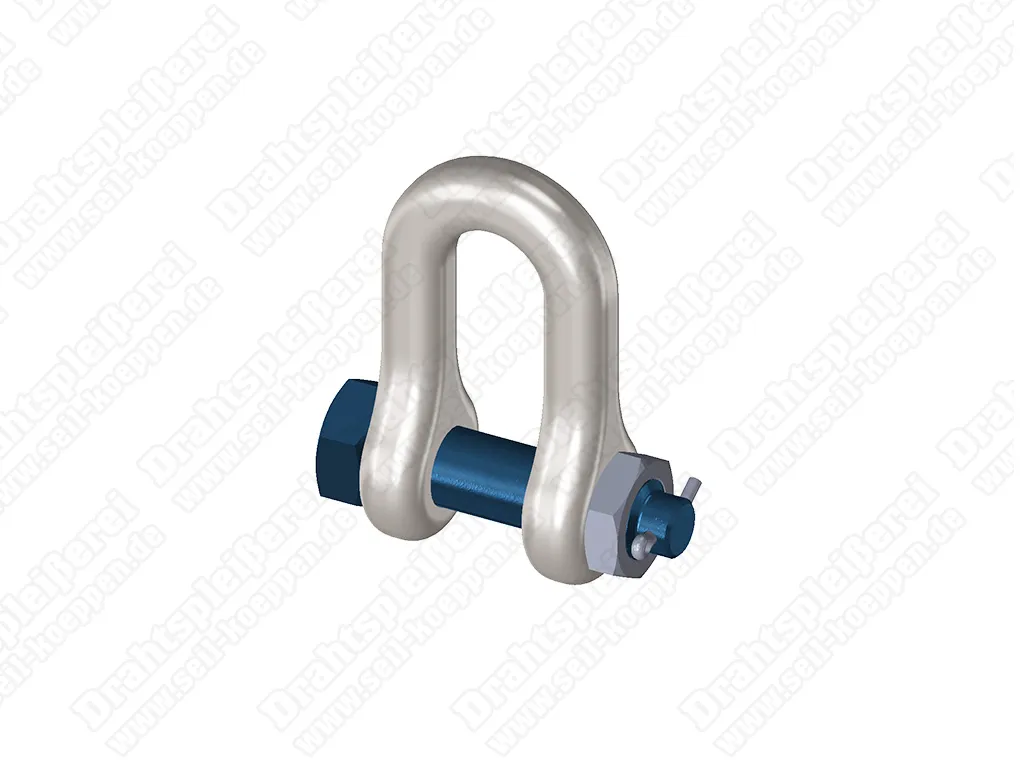

Schäkel HC 1 gerade Form mit Bolzen, Mutter und Splint
| Typ | Traglast | Zoll | Abmessungen | Gewicht | Art.-Nr. | Preis |
|---|

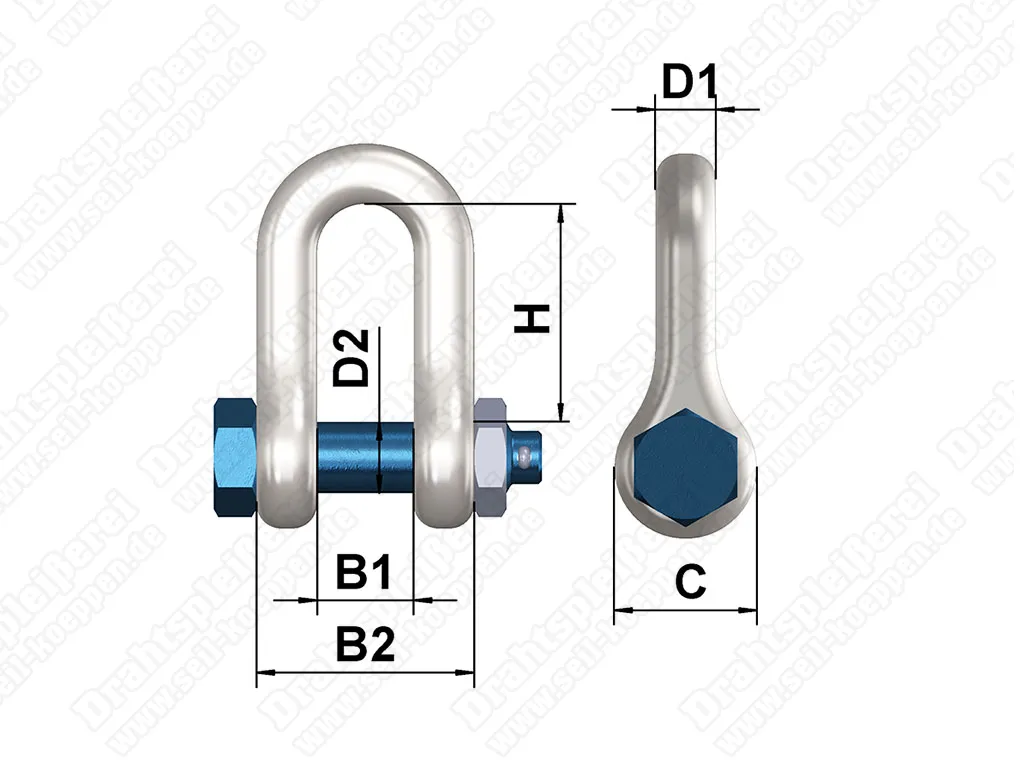

| | | | B1 | B2 | C | D1 | D2 | H | | | |
| | (t) | (inch) | (mm) | (kg) | | (EUR) |
| 0,50 | 1/4" | 12 | 26 | 17 | 6 | 8 | 22 | 0,06 | SCHF0161 | 1,33* |
| 0,75 | 5/16" | 13 | 29 | 21 | 8 | 10 | 26 | 0,10 | SCHF0056 | 1,48* |
| 1,00 | 3/8" | 16 | 36 | 26 | 9 | 12 | 31 | 0,14 | SCHF0039 | 2,00* |
| 1,50 | 7/16" | 18 | 40 | 28 | 11 | 14 | 36 | 0,18 | SCHF0025 | 2,23* |
| 2,00 | 1/2" | 21 | 47 | 30 | 13 | 16 | 41 | 0,32 | SCHF0027 | 3,40* |
| 3,25 | 5/8" | 27 | 59 | 42 | 16 | 19 | 51 | 0,65 | SCHF0029 | 6,09* |
| 4,75 | 3/4" | 32 | 70 | 48 | 19 | 22 | 60 | 1,03 | SCHF0031 | 7,76* |
| 6,50 | 7/8" | 36 | 80 | 57 | 22 | 25 | 71 | 1,62 | SCHF0033 | 15,00* |
| 8,50 | 1" | 43 | 93 | 62 | 25 | 28 | 81 | 2,18 | SCHF0035 | 20,19* |
| 9,50 | 1 1/8" | 46 | 104 | 69 | 28 | 32 | 90 | 2,87 | SCHF0037 | 26,68* |
| 12,00 | 1 1/4" | 52 | 116 | 78 | 32 | 35 | 100 | 4,60 | SCHF0041 | 33,32* |
| 13,50 | 1 3/8" | 57 | 127 | 86 | 35 | 38 | 113 | 6,00 | SCHF0043 | 50,97* |
| 17,00 | 1 1/2" | 60 | 136 | 94 | 38 | 42 | 124 | 7,69 | SCHF0045 | 73,44* |
| 25,00 | 1 3/4" | 73 | 161 | 112 | 44 | 50 | 146 | 12,69 | SCHF0047 | 116,55* |
| 35,00 | 2" | 83 | 185 | 127 | 50 | 55 | 171 | 17,90 | SCHF0049 | 113,05* |
| 55,00 | 2 1/2" | 105 | 232 | 152 | 62 | 70 | 203 | 37,80 | SCHF0051 | 301,90* |
| 85,00 | 3" | 127 | 279 | 200 | 76 | 85 | 216 | 55,00 | SCHF0158 | 608,72* |
| 120,00 | 3 1/2" | 133 | 309 | 203 | 88 | 95 | 262 | 86,50 | SCHF0159 | Anfrage |
| 150,00 | 4" | 140 | 340 | 228 | 100 | 107 | 260 | 123,00 | SCHF0160 | Anfrage |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand
Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten |
Lieferanten: Kleinsorge GmbH & Co. KG, Van Beest GmbH, Friedrich Höppe GmbH, Hubert Waltermann Eisenwarenfabrik und Gesenkschmiede GmbH & Co.
Schäkel Typ HC 1 mit Bolzen, Mutter und Splint
alternative Benennungen: Schäkel HC 1 gerade Form, Bolzen, Mutter und Splint, Hochfester Schäkel Typ HC 1 mit Schraub- und Splintsicherung
weitere Besonderheiten:

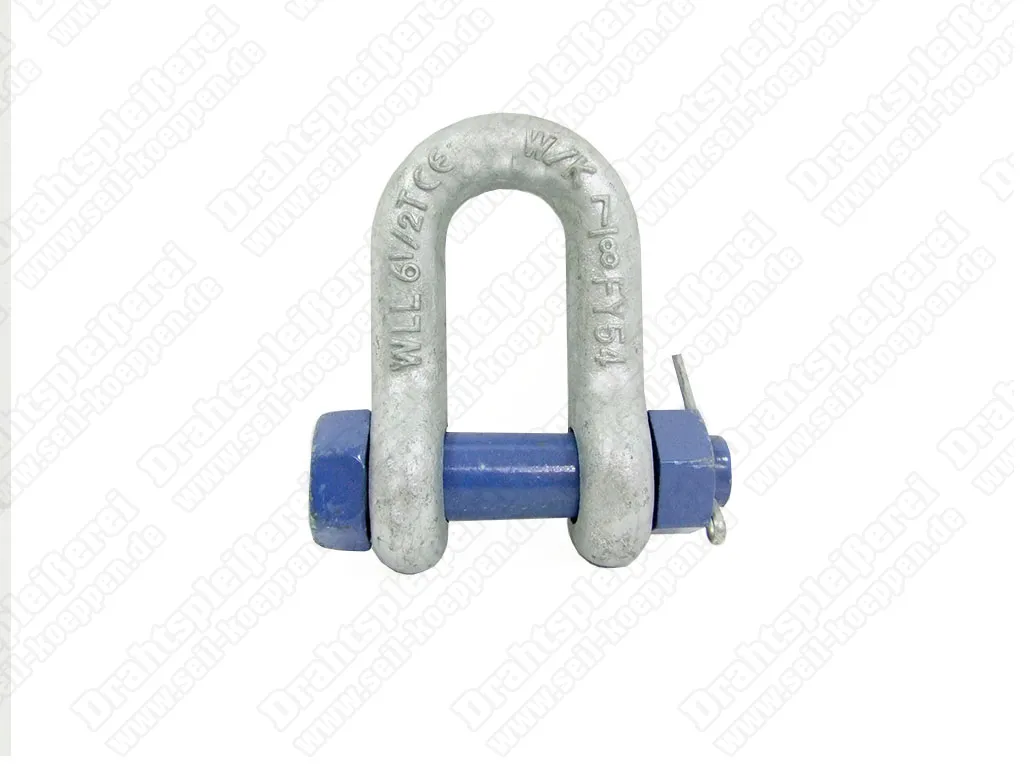

- Bügel feuerverzinkt
- Bolzen galvanisch verzinkt mit farbiger Lackierung
- mit Prägungen: Größe, Hersteller, Traglast, CE, Charge
- Sicherheitsfaktor 6fach
Mindestens alle 12 Monate müssen Schäkel von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.
Hinweise
Beim verwendeten Gewinde D2 des Schraubbolzens handelt es sich um kein handelsübliches europäisches Gewinde. Schäkel sind regelmäßig zu prüfen. Dabei gelten die Vorgaben in den Landesnormen und in der EU-Maschinenrichtlinie.
Mindestens alle 12 Monate müssen Schäkel von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.
Anwendung
Die zulässige Tragfähigkeit WLL beträgt im statischen Belastungstungsfall zwischen 0,5 bis 150,0 t. Dabei entspricht die Angabe beim Einsatz im geraden Zug entlang der Systemlinie des Schäkels. Biegebeanspruchungen sind nicht zulässig. Hochfeste Schäkel Typ HC 1 sind auf Grund ihres geringen Eigengewichtes bei hoher Tragfähigkeit vielseitig einsetzbar. Sie dürfen in Hebezeugen und statischen Systemen eingesetzt werden. Diese Schäkel sind als Anschlagmittel für langfristig dauerhafte Verbindungen konzipiert. Darüber hinaus sind sie einzusetzen, wenn nicht ausgeschlossen werden kann, dass sich der Bolzen unter Last dreht. Die Schäkelvariante HC 1 besitzt durch die doppelte Auflage des Bolzens in den Schäkelösen eine hohe Tragfähigkeit und Sicherheit. Denn das Brechen des Bolzens am Gewindeansatz ist durch die besondere Konstruktion weitestgehend ausgeschlossen.
