Schäkel Form B nach DIN 82101

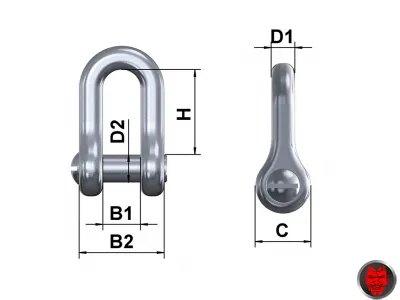

| Typ | | Traglast | Abmessungen | Gewicht | Art.-Nr. | Preis |
|---|
| | | | B1 | B2 | C | D1 | D2 | H | | | |
| | | (t) | (mm) | (kg) | | (EUR) |
Schäkel DIN 82101 B 0,40 t | | 0,4 | 14 | 30 | 20 | 8 | M 10 | 30,0 | 0,09 | SCDN0073 | 1,65* |
Schäkel DIN 82101 B 0,60 t | | 0,6 | 17 | 37 | 24 | 10 | M 12 | 36,0 | 0,16 | SCDN0075 | 2,25* |
Schäkel DIN 82101 B 1,00 t | | 1,0 | 21 | 47 | 32 | 13 | M 16 | 49,0 | 0,35 | SCDN0077 | 3,49* |
Schäkel DIN 82101 B 1,60 t | | 1,6 | 27 | 61 | 40 | 17 | M 20 | 61,0 | 0,73 | SCDN0079 | 4,94* |
Schäkel DIN 82101 B 2,00 t | | 2,0 | 30 | 68 | 44 | 19 | M 22 | 67,0 | 0,97 | SCDN0081 | 7,12* |
Schäkel DIN 82101 B 3,00 t | | 3,0 | 38 | 86 | 54 | 24 | M 27 | 83,5 | 1,70 | SCDN0085 | 14,10* |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand
Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten |
Lieferant: Kleinsorge GmbH & Co. KG

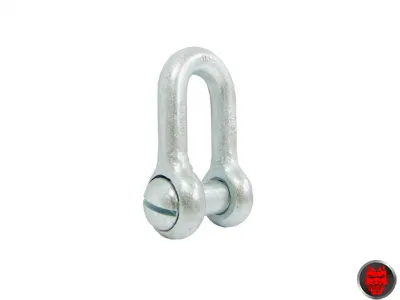

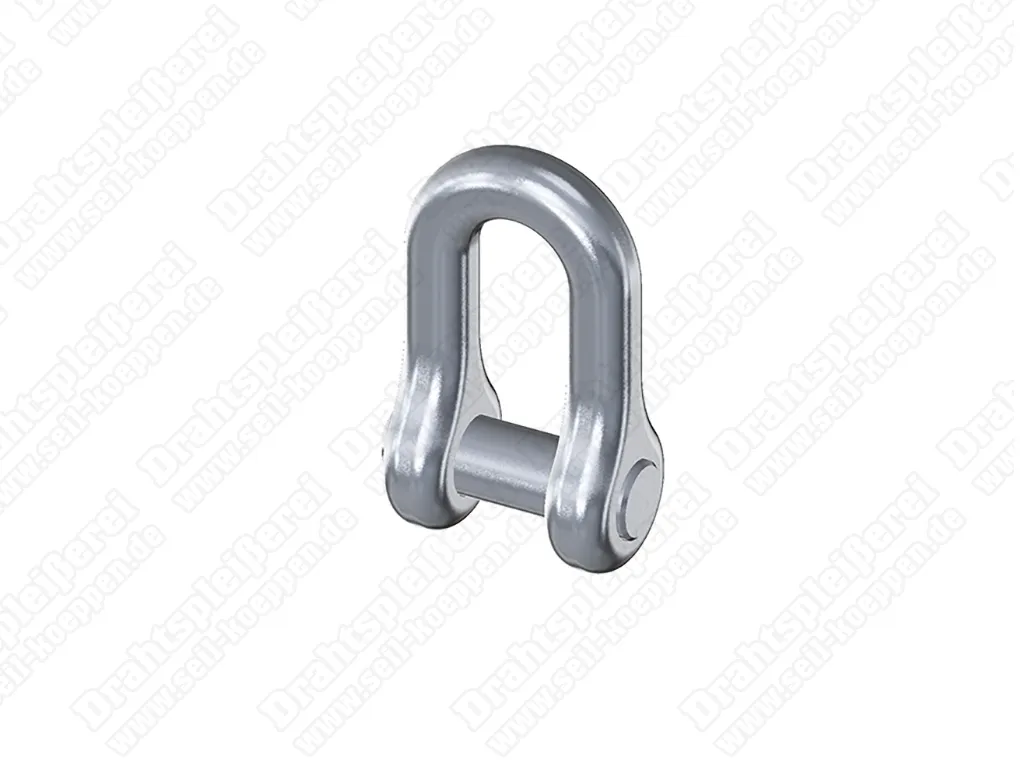

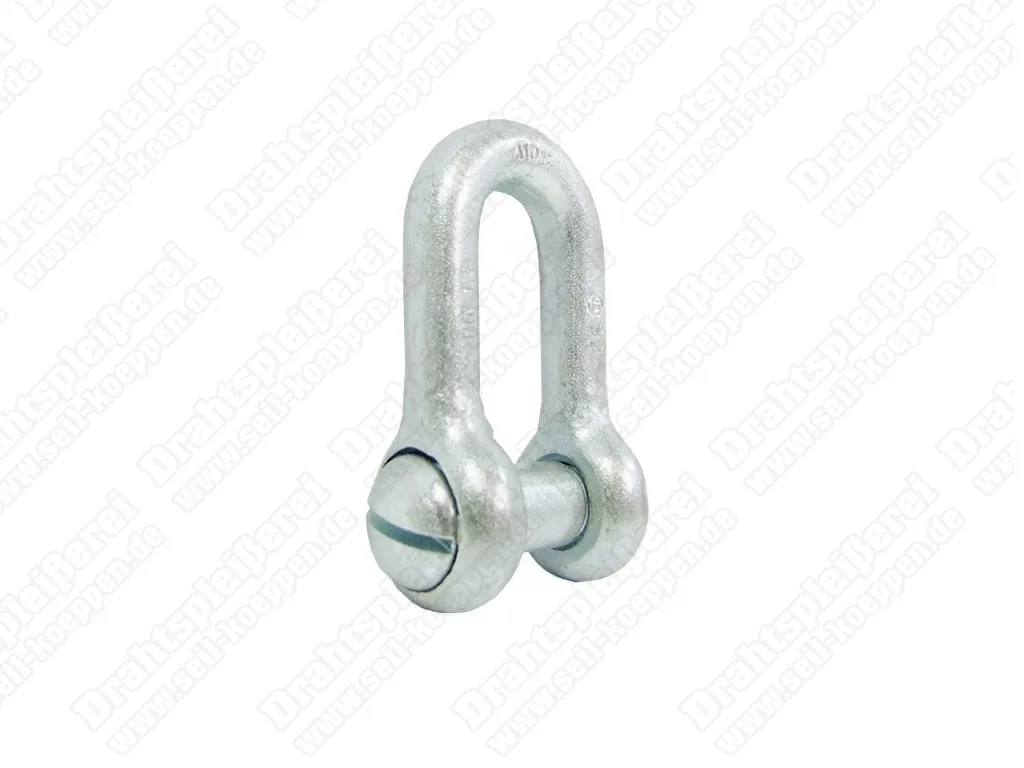

DIN Schäkel Form B mit Schlitzbolzen
alternative Benennungen: Schäkel Form B ähnlich DIN 82101, DIN Schäkel B mit Schlitzbolzen
weitere Besonderheiten:

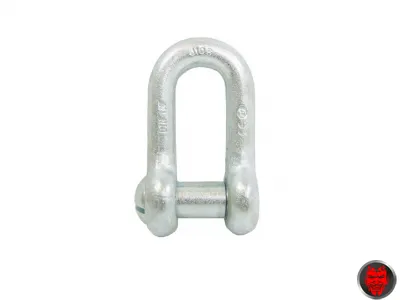

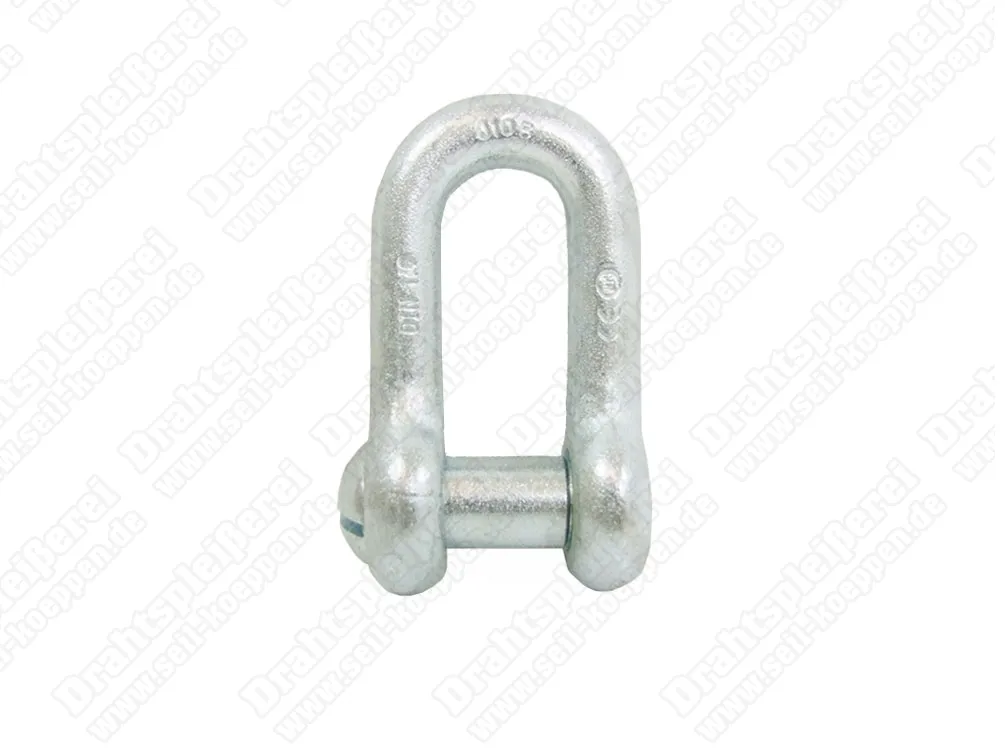

- mit Prägungen: Hersteller, DIN, Nenngröße, CE, Charge
- Sicherheitsfaktor: 5fach
Mindestens alle 12 Monate müssen Schäkel von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.
Hinweise
Schäkel müssen vor jeden Einsatz überprüft werden. Es ist sicherzustellen, dass alle Markierungen lesbar sind, Bügel und Bolzen zusammen gehören und von gleichem Typ und Qualitätsgrad sind, die Gewinde von Bolzen und Bügel nicht beschädigt sind (Abnutzung ≤5%), Schäkel mit Mutter und Splintsicherung niemals ohne Splint benutzt wird, der Bolzen stets vollständig eingeschraubt ist, Bügel und Bolzen nicht verbogen oder abgenutzt sind, Bügel und Bolzen keine Risse, Einkerbungen oder sonstige Materialfehler aufweisen, keine stoßartigen Belastungen auftreten, da diese die Beanspruchung wesentlich erhöhen. Der Schäkel keinen hohen Temperaturen ausgesetzt wurde, da das die Tragfähigkeit WLL verringern kann. Der Schäkel niemals geschweißt, erhitzt oder plastisch verformt wurde, da das die Tragfähigkeit WLL verringern kann. Sollten die Schäkel die Sicherheitshinweise nicht erfüllen, sind diese gegen neue Schäkel auszutauschen. Die gemachten Angaben gelten für neu gelieferte, unbenutzte, Schäkel, die unter normalen Bedingungen eingesetzt werden.
Mindestens alle 12 Monate müssen Schäkel von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.
Anwendung
Es ist sicherzustellen, dass der Schäkelbolzen fachgerecht in das Schäkelauge eingeschraubt wird. Der Bolzen wird zunächst handfest angezogen und anschließend mit einem Werkzeug (z. B. Schlüssel oder Zange) nachgezogen, sodass der Kragen des Bolzens fest auf dem Schäkelauge aufliegt. Es ist sicherzustellen, dass der Schäkelbolzen die richtige Länge hat, sodass er vollständig ins Schäkelauge eingeschraubt werden kann. Ein falscher Sitz des Bolzens kann entstehen durch einen verbogenen Bolzen, ein zu enges Gewinde oder durch versetzt zueinander stehenden Schäkelaugen. Sollte eine Schäkelkomponente (Bolzen oder Bügel) ausgetauscht werden, so darf das nur mit gleichartigen Komponenten des gleichen Herstellers und der gleichen Festigkeitsklasse durchgeführt werden, um die Sicherheit nicht zu beeinträchtigen. Kleinsorge empfiehlt, einen defekten Schäkel komplett auszutauschen. Für den jeweiligen Einsatz ist der richtige Schäkeltyp auszuwählen. Bei Einsatz unter extremen Bedingungen oder starker dynamischer Belastung (Schockbelastung), ist dies bei der Dimensionierung der Schäkel zu berücksichtigen. Es ist darauf zu achten, dass der Schäkel in einer Flucht zur Mittelachse trägt. Der Schäkel benötigt dazu ausreichend Freiraum, um sich bei Zugbelastung in diese Position bewegen zu können.
