Ausgleichswippe AGWW

Rückfragen?

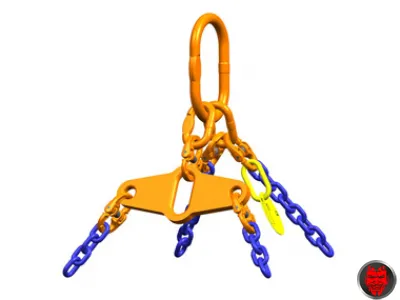

Produktbild Ausgleichswippe AGWW
(Abbildung ähnlich)

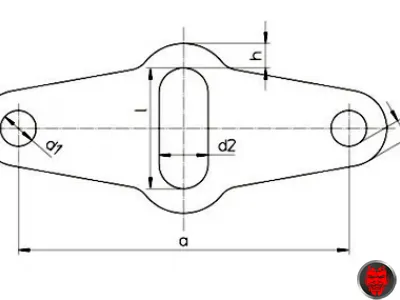

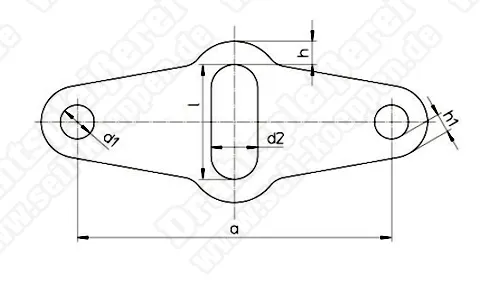

Maßbild Ausgleichswippe AGWW
(Abbildung ähnlich)

Beispiellösung Ausgleichswippe AGWW
(Abbildung ähnlich)

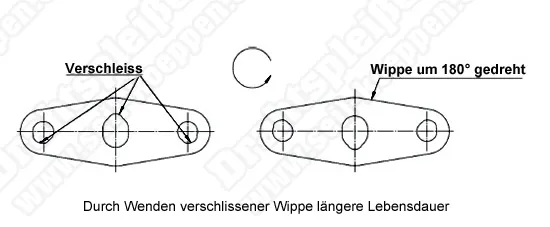

Durch Wenden verschlissener Wippe längere Lebensdauer
(Abbildung ähnlich)

ab 115,01^*€
Zustand: NEU

Merkliste

Lastverteilerplatte Typ AGWW

Alternative Benennungen
Ausgleichswippe, Lastverteilerplatte, GrabiQ-Wippe

gelb lackiert
Güteklasse (GK) 10
nach EN 1677
beidseitig nutzbar
geringer Verschleiß
Tragfähigkeitserhöhung von Kettengehängen

Wippe für Kettengehänge, GK 10

Typ	WLL (t)		a	d1	d2	l	h	h1	Gewicht	Art.-Nr.	Preis
	Neigungswinkel		(mm)						(kg/Stck.)		(€)
	0°- 45°	45- 60°
AGWW 5/6 - 10	2,0	1,4	148	16	22	54	11	9	0,54	KEKZ0186	115,01^*
AGWW 7/8 - 10	3,55	2,5	210	22	25	80	15,5	14	1,75	KEKZ0187	144,46^*
AGWW 10 - 10	5,6	4,0	180	25	32	39	23	15,5	1,56	KEKZ0188	173,91^*
AGWW 13 - 10	9,5	6,7	240	32	40	74	27	20	3,6	KEKZ0189	214,72^*
AGWW 16 - 10	14,0	10,0	300	40	50	114	32	25	7,18	KEKZ0190	401,05^*
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Auswahltabelle für Ausgleichswippe AGWW (pewag)

Tragfähigkeit in Abhängigkeit von der Nutzung und Güteklasse

Typ	Durchm.	GK	2-Strang		3- oder 4-Strang		Gehänge m. Wippe
	(mm)
Neigungswinkel ß			0°- 45°	45- 60°	0°- 45°	45°- 60°	0°- 45°	45°- 60°
Lastfaktor			1,4	1,0	2,1	1,5	2,8	2,0
AW 5/6 - 8	6	8	1.600	1.120	2.360	1.700	3.200	2.200
AGWW 5/6 - 10	6	10	2.000	1.4000	3.000	2.120	4.000	2.800
AW 7/8 - 8	7	8	2.500	2.000	3.150	2.240	4.200	3.000
AGWW 7/8 - 10	7	10	3.550	2.500	4.000	2.800	5.300	3.750
AGWP 7/8 - 12	7	12	4.250	3.000	5.000	3.550	6.700	4,750
AW 7/8 - 8	8	8	2.500	2.000	4.250	3.000	5.600	4.000
AGWW 7/8 - 10	8	10	3.550	2.500	5.300	3.750	7.100	5.000
AGWP 7/8 - 12	8	12	4.250	3.000	6.300	4.500	8.500	6.000
AW 10 - 8	10	8	4.250	3.150	6.700	4.750	8.500	6.300
AGWW 10 - 10	10	10	5.600	4.000	8.000	6.000	11.200	8.000
AGWP 10 - 12	10	12	7.100	5.000	10.600	7.500	14.000	10.000
AW 13 - 8	13	8	7.500	5.300	11.200	8.000	15.000	10.600
AGWW 13 - 10	13	10	9.500	6.700	14.000	10.000	19.000	13.200
AGWP 13 - 12**	13	12	11.200	8.000	17.000	11.800	22.400	16.000
AW 16 - 8	16	8	11.200	8.000	17.000	11.800	22.400	16.000
AGWW 16 - 10	16	10	14.000	10.000	21.200	15.000	28.000	20.000
AW 18 - 8	18	8	14.000	10.000	21.200	15.000	28.000	20.000
AW 19/20 - 8	19	8	17.000	12.500	23.600	17.000	31.500	22,400
AGWW 19 - 10**	19	10	20.000	14.000	30.000	21.200	40.000	28.000
AW 19/20 - 8	20	8	17.000	12.500	26.500	19.000	35.000	25.000
AW 22 - 8	22	8	21.200	15.000	31.500	22.400	42.000	30.000
AGWW 22 - 10**	22	10	26.500	19.000	40.000	28.000	53.000	38.000
AGWW 26 - 10**	26	10	37.500	26.500	56.000	40.000	75.000	53.000
** keine Lagerware
Sicherheitsfaktor: 4 (in alle Richtungen der Traglast)					Angabe zur Tragfähigkeit in kg

weiterführende Informationen

Hinweise

Bei der Anwendung des Systems auf ausreichende Tragfähigkeit der Aufhängeringe und Verbinder achten. Die flache und symmetrische Bauweise erlaubt nach Verschleiß durch Wenden der Wippe um 180° eine Weiterbenutzung. (doppelte Lebensdauer) Vorteile der pewag-Innovation für Güteklasse GK 10 und GK 12 - höhere Tragfähigkeit - bei Gewichts- und Kosteneinsparung - Verdopplung der Lebensdauer

Anwendung

Je nach Nenngröße und Neigungswinkel zulässige Tragfähigkeit 2,0 bis 14,0 t. Die Lastverteilerplatte Typ AGWW sorgt im 4 - Strang - Kettengehänge für eine wesentlich bessere Lastverteilung. Dadurch können alle vier Stränge in vollem Umfang als tragend betrachtet und damit die Tragfähigkeit des Kettengehänges erheblich gesteigert werden. Dabei genügt der Einbau lediglich einer Wippe in nur zwei Kettensträngen eines 4 - strängigen Gehänges.

Maße können aufgrund der geltenden Toleranzen abweichen. Änderungen und Irrtümer vorbehalten. Aufgrund der Lichtverhältnisse bei der Produktfotografie, unterschiedlichen Bildschirmeinstellungen und Farbmischungen kann es dazu kommen, dass die Farbe des Produktes nicht authentisch wiedergegeben bzw. geliefert wird.
