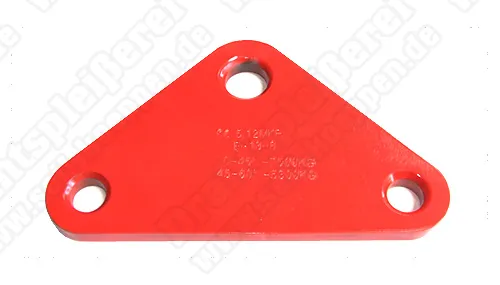

Lastverteilerplatte Typ AW
Alternative Benennungen
Ausgleichswippe, Lastverteilerplatte, GrabiQ-Wippe
- rot lackiert
- Güteklasse (GK) 8
- Tragfähigkeitserhöhung von Kettengehängen
Wippe für Kettengehänge, GK 8

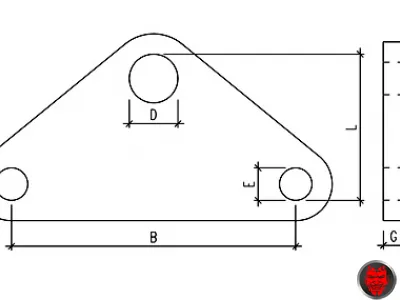

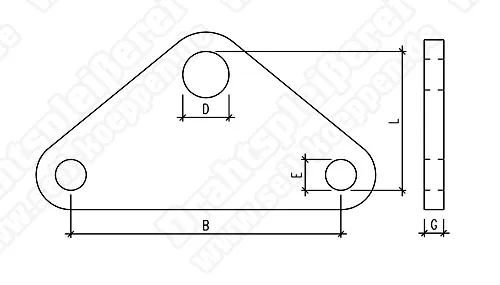

| Typ | WLL (t) | L | B | D | E | G | Gewicht | Art.-Nr. | Preis |
|---|
| | Sicherheitsfaktor 4:1 | (mm) | (kg/Stck.) | | (€) |
| | 0°- 45° | 45- 60° | | | | |
| 1,6 | 1,12 | 52 | 105 | 16 | 16 | 10 | 0,4 | KEKZ0085 | 105,61* |
| 2,5 | 2,0 | 76 | 140 | 24 | 16 | 12 | 1,1 | KEKZ0087 | 103,98* |
| 4,25 | 3,15 | 92 | 165 | 26 | 20 | 15 | 2,0 | KEKZ0089 | 155,67* |
| 7,5 | 5,3 | 130 | 230 | 34 | 26 | 20 | 4,8 | KEKZ0091 | 174,87* |
| 11,2 | 8,0 | 163 | 290 | 45 | 32 | 25 | 9,7 | KEKZ0093 | 297,28* |
| ** | 14,0 | 10,0 | 174 | 290 | 45 | 36 | 25 | 11,2 | KEKZ0183 | 284,41* |
| ** | 17,0 | 12,5 | 210 | 400 | 80 | 60 | 25 | 17 | KEKZ0184 | 380,80* |
| ** | 21,2 | 15,0 | 236 | 440 | 88 | 70 | 40 | 33 | KEKZ0185 | 534,79* |
| ** keine Lagerware |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand
Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten |
Auswahltabelle für Ausgleichswippe AW (Drahtspleißerei Köppen GmbH)
Tragfähigkeit in Abhängigkeit von der Nutzung und Güteklasse
| Typ | Durchm. | GK | 2-Strang | 3- oder 4-Strang | Gehänge m. Wippe |
|---|
| | (mm) | |  |  |  |  |  |
| Neigungswinkel ß | | | 0°- 45° | 45- 60° | 0°- 45° | 45°- 60° | 0°- 45° | 45°- 60° |
|---|
| Lastfaktor | | | 1,4 | 1,0 | 2,1 | 1,5 | 2,8 | 2,0 |
|---|
| AW 5/6 - 8 | 6 | 8 | 1.600 | 1.120 | 2.360 | 1.700 | 3.200 | 2.200 |
| AGWW 5/6 - 10 | 6 | 10 | 2.000 | 1.4000 | 3.000 | 2.120 | 4.000 | 2.800 |
| AW 7/8 - 8 | 7 | 8 | 2.500 | 2.000 | 3.150 | 2.240 | 4.200 | 3.000 |
| AGWW 7/8 - 10 | 7 | 10 | 3.550 | 2.500 | 4.000 | 2.800 | 5.300 | 3.750 |
| AGWP 7/8 - 12 | 7 | 12 | 4.250 | 3.000 | 5.000 | 3.550 | 6.700 | 4,750 |
| AW 7/8 - 8 | 8 | 8 | 2.500 | 2.000 | 4.250 | 3.000 | 5.600 | 4.000 |
| AGWW 7/8 - 10 | 8 | 10 | 3.550 | 2.500 | 5.300 | 3.750 | 7.100 | 5.000 |
| AGWP 7/8 - 12 | 8 | 12 | 4.250 | 3.000 | 6.300 | 4.500 | 8.500 | 6.000 |
| AW 10 - 8 | 10 | 8 | 4.250 | 3.150 | 6.700 | 4.750 | 8.500 | 6.300 |
| AGWW 10 - 10 | 10 | 10 | 5.600 | 4.000 | 8.000 | 6.000 | 11.200 | 8.000 |
| AGWP 10 - 12 | 10 | 12 | 7.100 | 5.000 | 10.600 | 7.500 | 14.000 | 10.000 |
| AW 13 - 8 | 13 | 8 | 7.500 | 5.300 | 11.200 | 8.000 | 15.000 | 10.600 |
| AGWW 13 - 10 | 13 | 10 | 9.500 | 6.700 | 14.000 | 10.000 | 19.000 | 13.200 |
| AGWP 13 - 12** | 13 | 12 | 11.200 | 8.000 | 17.000 | 11.800 | 22.400 | 16.000 |
| AW 16 - 8 | 16 | 8 | 11.200 | 8.000 | 17.000 | 11.800 | 22.400 | 16.000 |
| AGWW 16 - 10 | 16 | 10 | 14.000 | 10.000 | 21.200 | 15.000 | 28.000 | 20.000 |
| AW 18 - 8 | 18 | 8 | 14.000 | 10.000 | 21.200 | 15.000 | 28.000 | 20.000 |
| AW 19/20 - 8 | 19 | 8 | 17.000 | 12.500 | 23.600 | 17.000 | 31.500 | 22,400 |
| AGWW 19 - 10** | 19 | 10 | 20.000 | 14.000 | 30.000 | 21.200 | 40.000 | 28.000 |
| AW 19/20 - 8 | 20 | 8 | 17.000 | 12.500 | 26.500 | 19.000 | 35.000 | 25.000 |
| AW 22 - 8 | 22 | 8 | 21.200 | 15.000 | 31.500 | 22.400 | 42.000 | 30.000 |
| AGWW 22 - 10** | 22 | 10 | 26.500 | 19.000 | 40.000 | 28.000 | 53.000 | 38.000 |
| AGWW 26 - 10** | 26 | 10 | 37.500 | 26.500 | 56.000 | 40.000 | 75.000 | 53.000 |
| ** keine Lagerware |
| Sicherheitsfaktor: 4 (in alle Richtungen der Traglast) | Angabe zur Tragfähigkeit in kg |
weiterführende Informationen
Hinweise
Bei der Anwendung des Systems auf ausreichende Tragfähigkeit der Aufhängeringe und Verbinder achten. Jetzt die Vorteile der pewag-Innovation für Güteklasse GK 10 und GK 12 nutzen: - höhere Tragfähigkeit - bei Gewichts- und Kosteneinsparung - Verdopplung der Lebensdauer
Anwendung

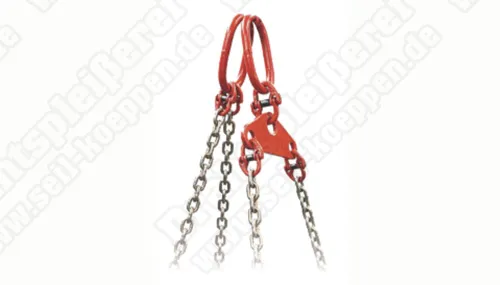

Je nach Nenngröße und Neigungswinkel zulässige Tragfähigkeit 1,12 bis 21,20 t. Die Lastverteilerplatte Typ AW sorgt im 4 - Strang - Kettengehänge für eine wesentlich bessere Lastverteilung. Damit können alle vier Stränge in vollem Umfang als tragend betrachtet und damit die Tragfähigkeit des Kettengehänges erheblich gesteigert werden. Dabei genügt der Einbau lediglich einer Wippe in nur zwei Kettensträngen eines 4 - strängigen Gehänges.
