Aufhängeglied AW

Rückfragen?

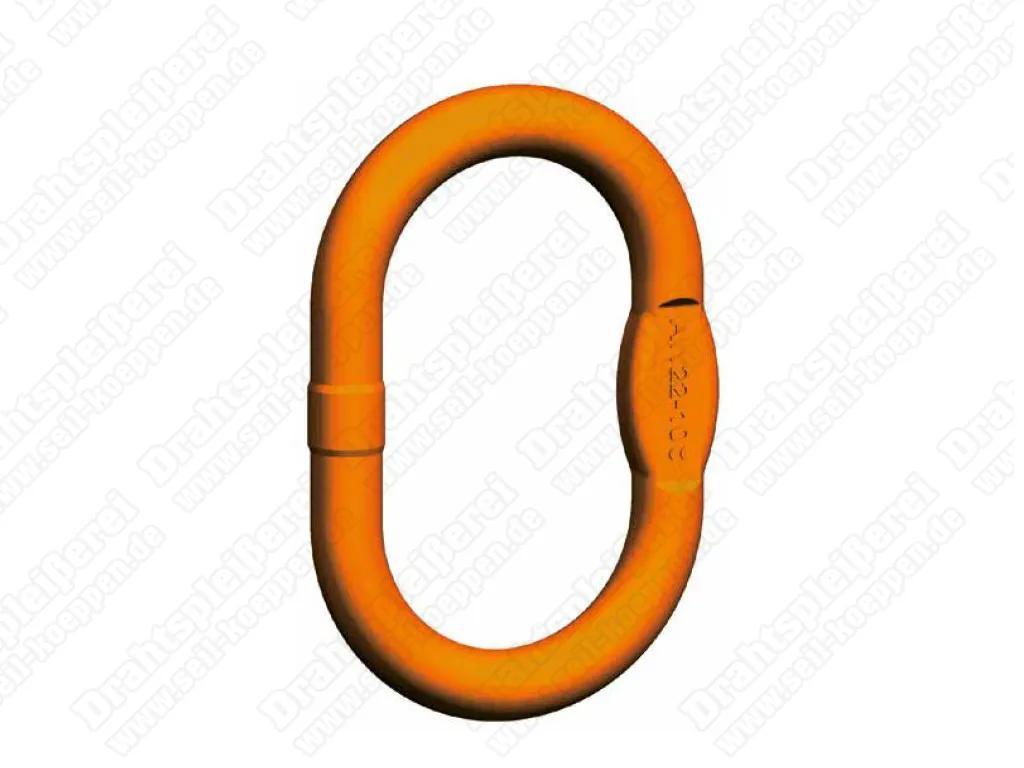

Produktbild
(Abbildung ähnlich)

Maßbild
(Abbildung ähnlich)

ab 8,90^*€
Zustand: NEU

Merkliste

Besonderheiten:

orange pulverbeschichtet
Güteklasse (GK) 10
nach Maschinenrichtlinie 2006/42/EG, EN 1677-4

Bezeichnung	Traglast	Verwendbar	Abmessungen				für Ketten**		Gewicht	Art.-Nr.	Preis
		bis	d	t	w	s
	(t)	Haken*	(mm)				1- Str.	2- Str.	(kg)		(EUR)
AW 10	1.400	Nr. 1,6	10	80	50	10	5	5	0,14	RGAG0234	8,90^*
AW 13	2.300	Nr. 2,5	13	110	60	10	6+7	6	0,34	RGAG0031	11,33^*
AW 16	3.500	Nr. 2,5	16	110	60	14	8	7	0,53	RGAG0019	13,77^*
AW 18	5.000	Nr. 5	19	135	75	14	10	8	0,92	RGAG0021	19,13^*
AW 22	7.600	Nr. 6	23	160	90	17	13	10	1,60	RGAG0023	32,23^*
AW 26	10.000	Nr. 8	27	180	100	20	16	13	2,46	RGAG0025	51,32^*
AW 32	14.000	Nr. 10	33	200	110	26	19	16	4,14	RGAG0027	82,38^*
AW 36	25.100	Nr. 16	36	260	140	29	22	19	6,22	RGAG0029	112,00^*
AW 45	30.800	Nr. 25	45	340	180	-	26	22	12,82	RGAG0037	207,14^*
AW 50	40.000	Nr. 32	50	350	190	43	32	26	16,55	RGAG0207	322,28^*
AW 56	64.000	Nr. 32	56	400	220	-	-	32	27,01	RGAG0236	625,13^*
AW 72	85.000	Nr. 50	70	460	250	-	-	-	45,00	RGAG0237	1.791,97^*
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

^*)verwendbar b. Einfachhaken nach DIN15401

^**⁾ Aufhängeglied f. Ketten-Durchmesser in mm

Aufhängeglied Typ AW ohne Abflachung

Lieferant: pewag Deutschland GmbH

Hinweise

Aufhängeglied für:

1-Strangkette - Kettenzuordnung siehe Spalte A I
2-Strangkette - Kettenzuordnung siehe Spalte A II
3- + 4-Strangkette mit Aufhängegarnituren VW.

Auch als Endglied verwendbar - Kettenzuordnung siehe Spalte A I

Spezielle Einsatzbestimmungen gemäß PDF-Dokument beachten!

Anwendung

Ovaler Aufhängekopf für 1- und 2-strängige - Anschlagketten und als Aufnahmeglied für Lasthaken.
Auch als Endglied und für Seilschlingen verwendbar.
Nutzbar für Ketten ab 5 mm und einer Tragfähigkeit je Typ von 1,4 t bis 85,0 t

Nicht geeignet für Offshore-Einsätze, Heben von Personen und von gefährlichen Lasten.

Originalbetriebsanleitung für Aufhängeglied AW (348,39 kB)

Maße können aufgrund der geltenden Toleranzen abweichen. Änderungen und Irrtümer vorbehalten. Aufgrund der Lichtverhältnisse bei der Produktfotografie, unterschiedlichen Bildschirmeinstellungen und Farbmischungen kann es dazu kommen, dass die Farbe des Produktes nicht authentisch wiedergegeben bzw. geliefert wird.
