Handkettenzug AL 0,75 bis 3,0t
Typ | Last | Laststränge | Hub | Kettenabmessung | Min. Hakenabstand | Hubkraft | Gewicht | Art.-Nr. | Preis | Mehrpreis Hub |
|---|
| (t) | (Stck) | (m) | (mm) | (daN) | (kg) | | (EUR) | (EUR/m) |
| 0,75 | 1 | 1,5 | 6,3 x 19,1 | 315 | 16,0 | 6,4 | HZHK0001 | | 22,05 |
| 1,00 | 1 | 1,5 | 6,3 x 19,1 | 325 | 22,0 | 6,6 | HZHK0003 | | 22,05 |
| 1,50 | 1 | 1,5 | 7 x 21 | 380 | 18,0 | 10,0 | HZHK0005 | | 26,12 |
| 3,00 | 1 | 1,5 | 10 x 30 | 455 | 28,0 | 18,0 | HZHK0007 | | 33,25 |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand
Lieferzeit: 5-7 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten |

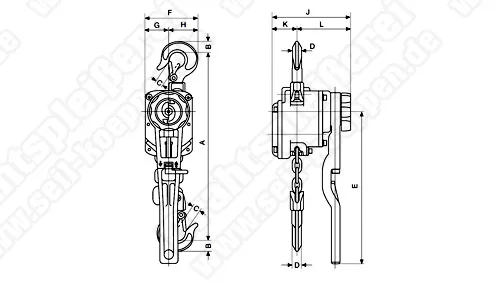

Abmessungen für Handkettenzug AL
Typ | Abmessungen | | | |
|---|
| A | B | C | D | E | F | G | H | J | K | L |
| (mm) |
| 315 | 20 | 22 | 14 | 300 | 106 | 47 | 59 | 154 | 49 | 105 |
| 325 | 23 | 23 | 16 | 300 | 109 | 47 | 62 | 154 | 49 | 105 |
| 380 | 27 | 26 | 20 | 300 | 138 | 60 | 78 | 177 | 74 | 103 |
| 455 | 36 | 33 | 24 | 400 | 168 | 75 | 93 | 212 | 94 | 118 |
Lieferant: COLUMBUS McKINNON Industrial Products GmbH
Hinweise
Prüfen Sie vor jedem Arbeitsbeginn das Gerät einschließlich der Tragemittel, Ausrüstung und Tragkonstruktion auf Mängel und Fehler. Des Weiteren sind die Bremse und das korrekte Einhängen des Gerätes und der Last zu überprüfen. Außerdem ist mit dem Gerät Last über kurze Distanz zu heben, zu ziehen oder zu spannen und wieder abzusenken bzw. zu entlasten.
Mindestens einmal jährlich müssen Hebelzüge von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.
Anwendung

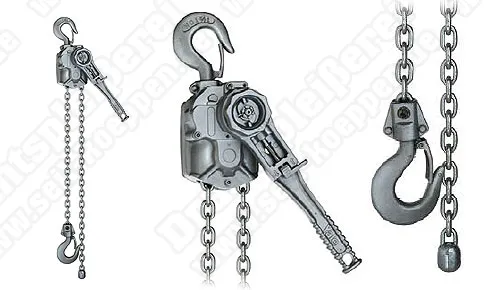

Das Ratschenzug Modell AL eignet sich besonders für häufig wechselnde Einsatzorte, Montagearbeiten und Einsatz in engen Raumverhältnissen, auf Grund des geringen Eigengewicht und der besonders guten Handlichkeit. Die im Gehäuse eingegossene Kettenführung sorgt für einen einwandfreien Kettenlauf. Das Allzweckgerät Modell AL verfügt über eine serienmäßige Kettenfreischaltung, wodurch schnelles Anschlagen der Last bzw. Durchziehen der Lastkette in beide Richtungen möglich ist.
