Verkürzer mit Gabel Typ VHG
Alternative Benennungen
Verkürzer mit Gabel, Verkürzungshaken mit Gabel, Gabelverkürzer
- rot lackiert
- Güteklasse (GK) 8
- entspricht EN 2006/42/EG
- nicht als Verkürzer für Zurrketten zugelassen!
Gabelverkürzer VHG, GK 8

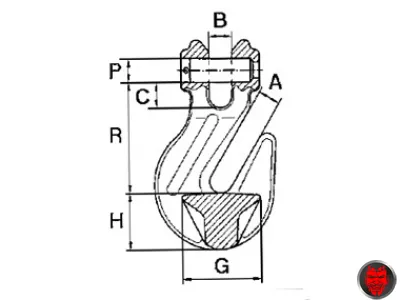

| Typ | WLL | b | c | d | h | l | m | t | Gewicht | Art.-Nr. | Preis |
|---|
| | (kg) | (mm) | (kg/Stck.) | | (€) |
| VHG 6 - 8 | 1.120 | 6,5 | 32 | 8 | 19 | 85 | 7 | 52 | 0,2 | VKVG0055 | 17,41* |
| VHG 7 - 8 | 1.500 | 7,5 | 36 | 8,8 | 20 | 91 | 10 | 55 | 0,3 | VKVG0056 | 18,59* |
| VHG 8 - 8 | 2.000 | 9 | 40 | 10 | 26 | 111 | 9 | 66 | 0,4 | VKVG0057 | 20,22* |
| VHG 10 - 8 | 3.150 | 12 | 50 | 12 | 29 | 131 | 12 | 80 | 0,8 | VKVG0058 | 25,84* |
| VHG 13 - 8 | 5.300 | 15 | 60 | 16 | 38 | 171 | 15 | 103 | 1,6 | VKVG0059 | 39,09* |
| VHG 16 - 8 | 8.000 | 19 | 73 | 20 | 46 | 213 | 18 | 131 | 3,2 | VKVG0060 | 67,82* |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand
Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten |
Auswahltabelle für Verkürzungshaken mit Gabel VHG (Hubert Waltermann GmbH & Co.)
Anwendung
Die zulässigen Tragfähigkeit WLL beträgt zwischen 1,12 bis 8,0t bei Kettennenngrößen von 6 bis 16mm
Der Verkürzer mit Gabel Typ VHG ist zum Einbau in Einstrang- und Mehrstrang- Anschlagketten zur Verkürzung konzipiert. Sie sind zum Heben von Lasten aber nicht zum Einbau in Zurrketten nach EN 12195-3 zugelassen.
Hinweise
Infolge der erreichbaren Einstecktiefe des Hakens ist der Einsatz des Gabelverkürzers VHG ohne Sicherung in Anschlagketten zulässig.
