Ringmutter DIN 582

Rückfragen?

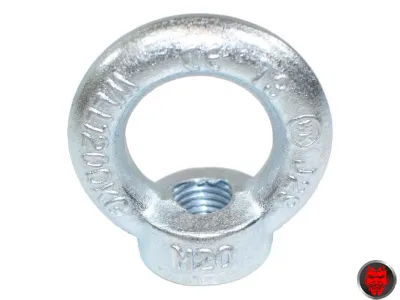

Produktbild
(Abbildung ähnlich)

Maßbild
(Abbildung ähnlich)

ab 0,99^*€
Zustand: NEU

Merkliste

Besonderheiten:

Metrisches Gewinde
Nach DIN 580
Werkstoff Stahl C15 E
verzinkt

Bezeichnung	Traglast	Abmessungen							Gewicht	Art.-Nr.	Preis
		d₁	d₂	d₃	d₄	h	k	l
	(t)			(mm)					(kg)		(EUR)
M 6	0,08	M 6	20	36	20	36	8	13,0	0,05	KTKM0165	0,99^*
M 8	0,14	M 8	20	36	20	36	8	13,0	0,05	KTKM0167	1,14^*
M 10	0,23	M 10	25	45	25	45	10	17,0	0,09	KTKM0169	1,33^*
M 12	0,34	M 12	30	54	30	53	12	20,5	0,16	KTKM0171	1,45^*
M 14	0,49	M 14	35	63	35	62	14	27,0	0,24	KTKM0173	3,03^*
M 16	0,70	M 16	35	63	35	62	14	27,0	0,24	KTKM0175	3,09^*
M 18	0,85	M 18	40	72	40	71	16	30,0	0,36	KTKM0177	4,88^*
M 20	1,20	M 20	40	72	40	71	16	30,0	0,36	KTKM0179	5,25^*
M 22	1,40	M 22	50	90	50	90	20	36,0	0,72	KTKM0181	5,85^*
M 24	1,80	M 24	50	90	50	90	20	36,0	0,72	KTKM0183	10,46^*
M 27	2,10	M 27	55	96	50	97	20	39,0	0,70	KTKM0185	18,21^*
M 30	3,20	M 30	65	108	60	109	24	45,0	1,32	KTKM0187	18,56^*
M 33	3,20	M 33	65	108	60	109	24	45,0	1,30	KTKMXXXX	Anfrage
M 36	4,60	M 36	75	126	70	128	28	54,0	2,08	KTKM0189	27,47^*
M 39	4,60	M 39	85	144	80	147	32	63,0	2,02	KTKM0191	33,08^*
M 42	6,30	M 42	85	144	80	147	32	63,0	3,11	KTKMXXXX	Anfrage
M 45	6,30	M 45	100	166	90	168	38	68,0	3,04	KTKMXXXX	Anfrage
M 48	8,60	M 48	100	166	90	168	38	68,0	5,02	KTKMXXXX	Anfrage
M 52	8,60	M 52	110	184	100	187	42	78,0	4,95	KTKMXXXX	Anfrage
M 56	11,50	M 56	110	184	100	187	42	78,0	6,69	KTKMXXXX	Anfrage
M 64	16,00	M 64	120	206	110	208	48	90,0	9,30	KTKMXXXX	Anfrage
M 72	20,00	M 72	150	260	140	260	60	100,0	18,50	KTKMXXXX	Anfrage
M 80	28,00	M 80	170	296	160	298	68	112,0	27,30	KTKMXXXX	Anfrage
M 100	40,00	M 100	190	330	180	330	75	130,0	36,40	KTKMXXXX	Anfrage
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Gewinde	Tragfähigkeit je Ringschraube (kg)
	axial	oben eingeschraubt< 45°	seitlich eingeschraubt < 45°

M 8	140	100	70
M 10	230	170	115
M 12	340	240	170
M 16	700	500	350
M 20	1200	860	600
M 24	1800	1290	900
M 30	3200	2300	1600
M 36	4600	3300	2300
M 42	6300	4500	3150
M 48	8600	6100	4300

Die Ringmutter darf nur per Hand festgeschraubt werden.

Mindestens einmal jährlich ist die Ringmutter durch einen Sachkundigen auf Ihren einwandfreien Zustand zu überprüfen. Gerne stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.

Lieferant: Kleinsorge Verbindungstechnik GmbH

Hinweise

zulässige Grenztemperaturen Die Ringmutter darf nur per Hand festgeschraubt werden.

Mindestens einmal jährlich ist die Ringmutter durch einen Sachkundigen auf Ihren einwandfreien Zustand zu überprüfen. Gerne stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.

Anwendung

Die zulässige Tragfähigkeit WLL beträgt je nach Ausführung zwischen 0,4 bis 45,0 t. Die Ringmutter ist zum Anschrauben in Maschinenteile, Fahrzeugaufbauten und ähnliche Baugruppen geeignet. Die Bauteile sind als 90° - Einhängepunkte für Anschlag- und Zurrmittel zugelassen.

Maße können aufgrund der geltenden Toleranzen abweichen. Änderungen und Irrtümer vorbehalten. Aufgrund der Lichtverhältnisse bei der Produktfotografie, unterschiedlichen Bildschirmeinstellungen und Farbmischungen kann es dazu kommen, dass die Farbe des Produktes nicht authentisch wiedergegeben bzw. geliefert wird.
