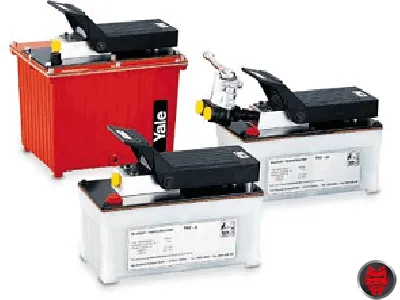

Modell PAY
Mini-Hydraulikpumpen werden durch einen Druckluftmotor angetrieben und können an jedes werkstattübliche Druckluftnetz angeschlossen werden.
Diese kompakten, preiswerten Pumpen können alle einfachwirkenden Hydraulikzylinder bis zu einem max. Betriebsdruck von 700 bar betreiben. Aufgrund des großen nutzbaren Tankvolumens können auch größere Hydraulikzylinder oder Zylindergruppen angeschlossen werden.
Das Vorschalten einer Wartungseinheit wird empfohlen. Am Druckminderer in der Luftleitung kann der Hydraulikdruck stufenlos eingestellt werden. Durch den Druckluftmotor ist 100% iger Explosionsschutz gegeben.
Die Pumpen für doppeltwirkende Hydraulikzylinder verfügen zusätzlich über ein 4- Wegeventil Modell VHH-4/3. Die Steuerung des angeschlossenen Hydraulikzylinders (Ausfahren - Halt - Einfahren) erfolgt durch die aufgebaute Wippe, die sowohl per Hand, als auch mit dem Fuß bedient werden kann.
- Wippe in Ruhestellung - Motor steht,
Zylinder stehen bzw. werden unter Druck gehalten - Wippe gedrückt - Motor läuft, Zylinder fährt aus, Systemdruck baut sich auf
- Wippe wird nach vorne geneigt - Motor steht, Druck wird abgebaut,
Zylinder fährt ein
Typ | Für Zylinder | Tankvolumen l | max. Öldruck bar | Öl-Fördervolumen
l/min | Erforderl.
Luftdruck
bar | Luftbedarf
l/min | Gewicht kg | Artikel - Nr. |
PAY-6
PAY-6-5
PAY-64
PAY-64-5 | einfachwirkend
einfachwirkend
doppeltwirkend
doppeltwirkend | 1,5
5,0
1,5
5,0 | 700
700
700
700 | 0,85 bis 0,08
0,85 bis 0,08
0,85 bis 0,08
0,85 bis 0,08 | 7
7
7
7 | 560
560
560
560 | 6,3
12,0
7,5
13,0 | 153270
160735
153614
160940 |
