Drahtseil DIN 3064 6x36 Warrington - FE

Rückfragen?

Produktbild
(Abbildung ähnlich)

ab 1,64^*€ / Meter
Zustand: NEU

Merkliste

Besonderheiten:

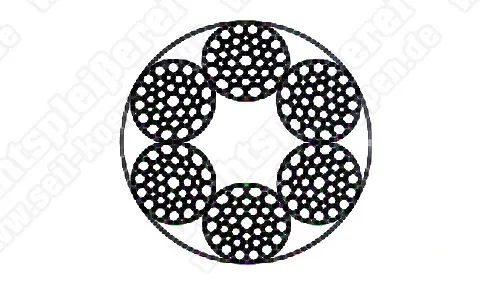

Litzenkonstruktion: 1 + 7 + (7 + 7) +14 mit Fasereinlage
Stahl C7 (Mn+Si), feuerverzinkt
Seilfestigkeitsklassen 1770 N/mm²/ 1960 N/mm²
36 Einzeldrähte in je 6 Litzen, um Fasereinlage angeordnet
nach EN 12385-4 (DIN 3064)
mittelweiche Beschaffenheit, drallarm und spannungsfrei
Machart Warrington - Seale

1960 N/mm²
1770 N/mm²

Typ	Durchmesser	Mindestbruchkraft	Gewicht	Art.-Nr.	Preis
	(mm)	(kN)	(kg/m)		(EUR/m)
6x36 Warrington-FE 1960-8	8	41,4	0,243	SESA0239	1,64^*
6x36 Warrington-FE 1960-9	9	52,4	0,308	SESA1220	2,25^*
6x36 Warrington-FE 1960-10	10	64,7	0,380	SESA0359	2,61^*
6x36 Warrington-FE 1960-11	11	78,2	0,460	SESAXXXX	Anfrage
6x36 Warrington-FE 1960-12	12	93,1	0,548	SESA0471	3,13^*
6x36 Warrington-FE 1960-13	13	109	0,643	SESA0531	3,45^*
6x36 Warrington-FE 1960-14	14	127	0,745	SESA0591	4,25^*
6x36 Warrington-FE 1960-15	15	145	0,855	SESA0635	Anfrage
6x36 Warrington-FE 1960-16	16	166	0,973	SESA0665	5,06^*
6x36 Warrington-FE 1960-18	18	209	1,230	SESA0733	7,02^*
6x36 Warrington-FE 1960-20	20	259	1,520	SESA0789	9,98^*
6x36 Warrington-FE 1960-22	22	313	1,840	SESA0829	11,72^*
6x36 Warrington-FE 1960-24	24	372	2,190	SESA1093	14,22^*
6x36 Warrington-FE 1960-26	26	437	2,570	SESA0877	18,68^*
6x36 Warrington-FE 1960-28	28	507	2,980	SESA1275	23,26^*
6x36 Warrington-FE 1960-30	30	582	3,420	SESA0903	31,40^*
6x36 Warrington-FE 1960-32	32	662	3,890	SESA0913	33,97^*
6x36 Warrington-FE 1960-34	34	747	4,400	SESAXXXX	Anfrage
6x36 Warrington-FE 1960-36	36	838	4,930	SESA1214	Anfrage
6x36 Warrington-FE 1960-38	38	934	5,490	SESA1216	Anfrage
6x36 Warrington-FE 1960-40	40	1034	6,080	SESA0923	Anfrage
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Bei allen Seilen vom Typ 1770N/mm² findet ein Abverkauf von Beständen statt.

Typ	Durchmesser	Mindestbruchkraft	Gewicht	Art.-Nr.	Preis
	(mm)	(kN)	(kg/m)		(EUR/m)
6x36 Warrington-FE 1770-13	13	98,7	0,643	SESA0527	3,13^*
6x36 Warrington-FE 1770-24	24	336,0	2,190	SESA0861	12,85^*
6x36 Warrington-FE 1770-32	32	598,0	3,890	SESA0909	33,97^*
6x36 Warrington-FE 1770-34	34	675,0	4,400	SESA0917	17,79^*
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Hinweise

Vor dem Trennen von Rundlitzenseilen ist das Seil beidseits des Schnittes fest abzubinden oder in geeigneter Form abzukleben. Beim Verarbeiten des Drahtseiles darf sich Dieses weder auf- noch zudrehen, um den konstruktiv vorgegeben Seilverband nicht zu stören. Andernfalls verringert sich die zulässige Tragkraft des Seiles. Drahtseile mit Faserleinlage sind bei der Montage vor mechanischer Beschädigung und unzulässiger Verschmutzung zu schützen. Weiterhin ist sicher zu stellen, dass Umhüllungen, Rollen, Scheiben usw. für das ausgewählte Seil passen. Spätestens bei der Funktionsaufnahme ist der ordnungsgemäße Sitz des Seiles zu prüfen. Seilendverbindungen sind in ausreichenden Intervallen während des Betriebes und vor der Inbetriebnahme auf ordnungsgemäßen Sitz und ausreichende Funktionsfähigkeit zu überprüfen. Rundlitzenseile 6 x 36 Warrington - Seale FE (Fasereinlage) dürfen nur im Temperaturbereich von -40 °C bis 100 °C auf die verwendet werden.

Anwendung

Drahtseile 6 x 36 Warrington - Seale FE nach DIN 3064 sind für einen Durchmesser von 8,0 bis 40,0 mm mit einer Mindestbruchkraft von 40,4 bis 1117,00 kN lieferbar. Das Rundlitzenseil ist universell einsetzbar und findet unter anderem bei Winden, Kräne, Aufzüge sowie als Anschlagseil Anwendung.

Datenblatt (320,48 kB)

Galerie Drahtseil DIN 3064 6x36 Warrington - FE

Sprengung der Brücke in Brandenburg

Maße können aufgrund der geltenden Toleranzen abweichen. Änderungen und Irrtümer vorbehalten. Aufgrund der Lichtverhältnisse bei der Produktfotografie, unterschiedlichen Bildschirmeinstellungen und Farbmischungen kann es dazu kommen, dass die Farbe des Produktes nicht authentisch wiedergegeben bzw. geliefert wird.
