Containerhaken CH 3

Rückfragen?

Produktbild Containerhaken CH 3
(Abbildung ähnlich)

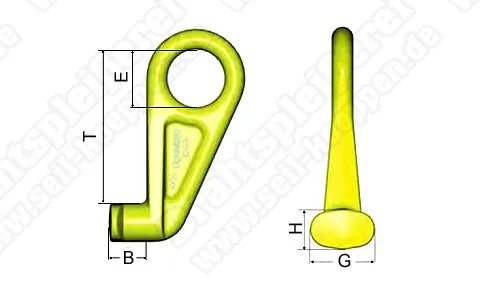

Maßbild Containerhaken CH 3
(Abbildung ähnlich)

ab 98,06^*€
Zustand: NEU

Merkliste

Besonderheiten:

gelb pulverbeschichtet
Güteklasse (GK) 10

Typ	Tragfähigkeit	A	T	E	B	H	G	Gewicht	Art.-Nr.	Preis
	(to)	(mm)						(kg/Stck.)		(€)
CH-3 gerade	12,5	25	187	70	46	47	75	3,8	HAHO0119	111,50^*
CH-3 45° links	12,5	25	187	70	46	47	75	3,8	HAHO0121	98,06^*
CH-3 45° rechts	12,5	25	187	70	46	47	75	3,8	HAHO0123	98,06^*
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Lieferant: GUNNEBO GmbH

Hinweise

CH-3 gerade nur zum senkrechten Heben mit Traverse, wie Grafik, verwenden. CH-3 links und rechts dürfen nur paarweise mit angewendet werden. Dabei ist der zulässige Neigungswinkel zu beachten. Containerhaken Typ CH-3, Anschlagvorgaben Maximale Tragfähigkeit beachten. Dabei muss sich der Haken in die Belastungsrichtung ausrichten können. Die Belastung muss stoßfrei erfolgen.

Anwendung

Zulässige Tragfähigkeit 12,5 t bei max. Neigungswinkel von 45°. (CH-3 links und rechts). Zum sicheren Umschlagen von Containern konzipiert, da selbsttätiges Lösen der Anschlagverbindung nicht möglich ist.

Betriebsanleitung Containerhaken Typ CH-3 (31,12 kB)

Maße können aufgrund der geltenden Toleranzen abweichen. Änderungen und Irrtümer vorbehalten. Aufgrund der Lichtverhältnisse bei der Produktfotografie, unterschiedlichen Bildschirmeinstellungen und Farbmischungen kann es dazu kommen, dass die Farbe des Produktes nicht authentisch wiedergegeben bzw. geliefert wird.
