mit Ratschenrad
Alternative Benennungen: Top Jack Stahlwinde, Stahlwinde, Richtwinde, Spurregulierwinde, Gleiswinde, Sicherheitswinde, Kurbelwinde, mechanischer Heber
Besonderheiten:
- senkrecht wie waagerecht nutzbar
- sichere und einfache Handhabung
- robuste Stahlkonstruktion
- Kurbelgriff klappbar
- Last heben und senken mit Kurbeltrieb
- zum Heben vom Boden aus
- Maximallast an Kopf- und Heberflanke absetzbar
- Absenken bei gleichbleibener Geschwindigkeit
- Sicherheitssystem mit Doppelklinken
- mit Transportgriffe auf Anfrage
Bitte beachten Sie unsere Informationen unter Anwendungen und Hinweise.
Mindestens einmal jährlich müssen Winden von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.

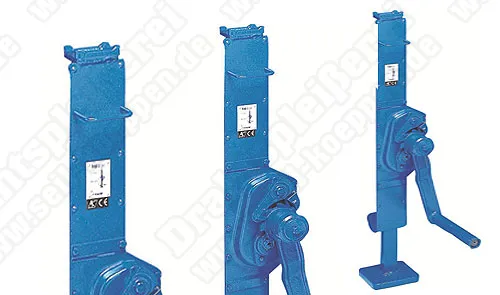

Sicherheitswinde Top Jack 1,5 bis 10,0t
| Typ | Hubkraft | Kurbelkraft | Hubweg | Gewicht | Art.-Nr. | Preis |
|---|
| | (t) | (daN) | (mm) | (kg) | | (EUR) |
| 1,5 | 30 | 300 | 18 | HZSW0009 | 375,22* |
| 3,0 | 35 | 355 | 20 | HZSW0011 | 430,52* |
| 5,0 | 40 | 345 | 28 | HZSW0013 | 557,06* |
| 10,0 | 58 | 390 | 46 | HZSW0017 | 683,55* |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand
Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten |

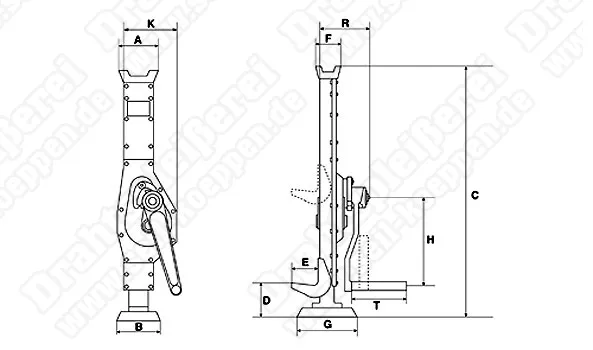

Abmessungen
| Typ | Abmessungen |
|---|
| | A | B | Cmin | Dmin | E | F | G | H | K | R | T |
| | (mm) |
| 81 | 100 | 600 | 70 | 55 | 46 | 110 | 225 | 147 | 119 | 113 |
| 83 | 130 | 735 | 70 | 60 | 45 | 138 | 249 | 168 | 129 | 130 |
| 108 | 140 | 735 | 80 | 71 | 68 | 170 | 249 | 190 | 146 | 130 |
| 124 | 140 | 800 | 100 | 86 | 76 | 170 | 300 | 250 | 168 | 239 |
Lieferant: Tractel Greifzug GmbH
Hinweise
Beim Einsatz von Hebezeugen sind folgende Punkte zu berücksichtigen:
- Nicht über die angegebene Tragfähigkeit belasten
- zulässige Einsatztemperaturen von -10° bis 50°
- hohe Stoßbelastungen vermeiden
- Kontakt mit Chemikalien zwingend unterlassen
- nicht für Personentransport zulässig
- Einsatz unter gefährdenden Bedingungen vermeiden
- Hebezeuge dürfen nicht unter elektrischer Spannung stehen
Bitte weiterführende Hinweise in der Gebrauchs- und Betriebsanleitung (PDF-Dokument) beachten.
Anwendung
Der Top Jack ist ein zuverlässiger mechanischer Heber, der mit seiner robusten Konstruktion aus Spezialstahl überzeugt. Er eignet sich hervorragend für das Heben vom Boden, aber auch bei horizontaler Anwendung. Das Heben oder Senken erfolgt durch Drehen an der klappbaren Kurbel. Die Hubbewegung kann im Betrieb individuell unterbrochen werden. Die Top Jack-Stahlwinde garantiert in beliebiger Hubstellung volle Lastkontrolle, damit hohe Sicherheit und stets maximale Lastaufnahme.
Zum schnellen und sicheren Transport kann das Gerät opional mit einem Transportgriff ausgestattet werden.
Einsatzgebiete: Handwerk und Gewerbe, Industrie und Landwirtschaft sowie Werkstätten und Privatbereich.
