Stahlwinde

Rückfragen?

Produktbild
(Abbildung ähnlich)

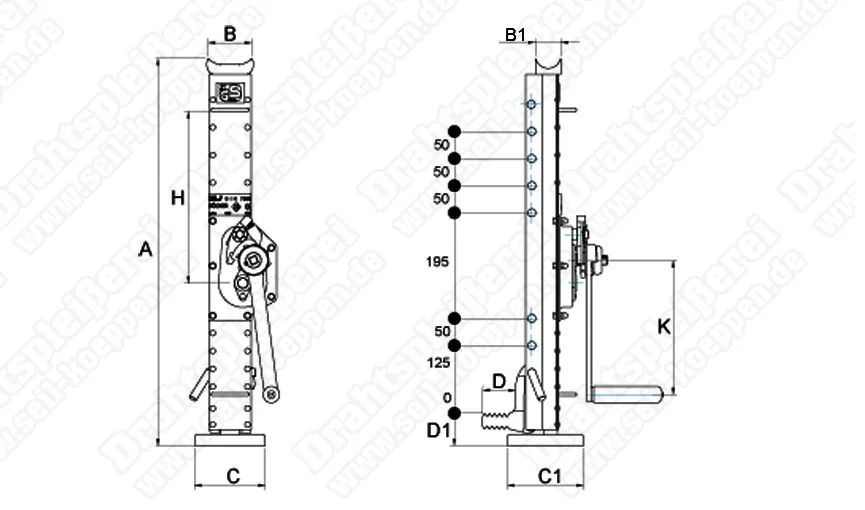

Maßbild
(Abbildung ähnlich)

Produktbild
(Abbildung ähnlich)

ab 627,69^*€
Zustand: NEU

Merkliste

Klaue verstellbar nach DIN 7355

Alternative Benennungen: Stahlwinde mit verstellbarer Klaue, Stahlwinde, Klaue verstellbar, Mechanische Hubwinde mit verstellbarer Klaue, Hebewinde, Sicherheitswinde

Besonderheiten:

nach DIN 7355
14fach wählbahre Klauenhöhe
sichere und einfache Handhabung
Lastdruckbremse
Bremsbelag aus Kunststoff (Standard)
Kurbel 360° drehbar
Kurbelgriff 90° klappbar
massive Bodenplatte
reparaturfreundlich
Kurbel optional als Siku oder Raku

Die mechanische Hubwinde mit verstellbarer Klaue kann wahlweise mit zwei unterschiedlichen Kurbel-Modifikationen bestückt werden (siehe Grafik "Kurbelvarianten").

Bitte beachten Sie die Informationen unter Anwendungen und Hinweise.

Mindestens einmal jährlich müssen Winden von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.

Sicherheitskurbel (Siku)
Sicherheits-Ratschenkurbel (Raku)

Bei der Siku halten das Sperrrad und die Doppelsperrklinke die Last in der gewünschten Position fest. Bei Rechtsdrehung wird die Last gehoben und bei Linksdrehung gesenkt. Sie entspricht den berufsgenossenschaftlichen Vorschriften.

Typ	Hubkraft	Kurbelkraft	Hub (H)	Gewicht	Art.-Nr.	Preis
	(t)	(daN)	(mm)	(kg)		(EUR)
SIKU 15	1,5	28	350	19	HZSW0062	627,69^*
SIKU 30	3,0	28	350	26	HZSW0063	671,52^*
SIKU 50	5,0	28	350	34	HZSW0064	827,03^*
SIKU 100	10,0	56	400	51	HZSW0065	1.188,22^*
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 5-7 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Typ	Abmessungen
	Amin	Amax	B	B1	C	C1	D	D1	K
	(mm)
SIKU 15	725	1075	80	40	130	140	65	50	250
SIKU 30	725	1075	85	55	130	140	65	55	250
SIKU 50	725	1075	95	55	150	170	75	65	250
SIKU 100	800	1200	125	65	150	170	85	70	300

Lieferant: Carl & Gustav BÖCKER GmbH & Co. KG

Zur Betätigung der Raku wird der Kurbelarm nicht um 360° gedreht sondern die Last wird durch Auf- und Abwärtsbewegung der Kurbel gehoben und gesenkt. Dadurch empfiehlt sich dieser Kurbeltyp bei Arbeiten auf engstem Raum. Die Hebe- oder Senkbewegung wird durch Umlegen eines Hebels am Kurbelarm vorgewählt. Die Raku-Kurbel entspricht den berufsgenossenschaftlichen Vorschriften.

Typ	Hubkraft	Kurbelkraft	Hub (H)	Gewicht	Art.-Nr.	Preis
	(t)	(daN)	(mm)	(kg)		(EUR)
RAKU 15	1,5	28	350	19	HZSW0087	696,96^*
RAKU 30	3,0	28	350	26	HZSW0088	743,75^*
RAKU 50	5,0	28	350	34	HZSW0089	894,88^*
RAKU 100	10,0	56	400	51	HZSW0090	1.270,93^*
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 5-7 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Typ	Abmessungen
	Amin	Amax	B	B1	C	C1	D	D1	K
	(mm)
RAKU 15	725	1075	80	40	130	140	65	50	250
RAKU 30	725	1075	85	55	130	140	65	55	250
RAKU 50	725	1075	95	55	150	170	75	65	250
RAKU 100	800	1200	125	65	150	170	85	70	300

Lieferant: Carl & Gustav BÖCKER GmbH & Co. KG

Hinweise

Beim Einsatz von Hebezeugen sind folgende Punkte zu berücksichtigen:

Nicht über die angegebene Tragfähigkeit belasten
zulässige Einsatztemperaturen von -10 °C bis 50 °C
nicht hohe Stoßbelastungen aussetzen
Kontakt mit Chemikalien zwingend unterlassen
nicht für Personentransport zulässig
Einsatz unter gefährdenden Bedingungen vermeiden
Hebezeuge dürfen nicht unter elektrischer Spannung stehen

Anwendung

Die Stahlwinde mit verstellbarer Klaue nach DIN 7355 können zum einfachen und sicheren Heben, Senken, Ziehen und Drücken bis zu einer maximalen Hubkraft bis zu 10,0 t verwendet werden. Das Heben und Absenken der Last ist sowohl mit dem Windenkopf oder mit der seitlich montierten losen Hubklaue möglich. Die verstellbare Klaue kann für 14 verschiedene Arbeitsstufen eingestellt werden. So kann schnell eine grobe Anpassung an den gewünschten Hubraum erreicht werden.
Die verkürzte Stahlwinde besteht als wichtigste Komponenten aus einem hebenden Gehäuse und einer schräg verzahnten Zahnstange. Dazu gehört für die unterschiedlichen Anwendungsfälle wählbar, je eine Handkurbel. Diese sorgen für sicheren Halt der Last in der gewünschten Position. Der integrierte Tragegriff ermöglicht schnellen und sicheren Transport der Geräte.
Einsatzgebiete: Handwerk und Gewerbe, Industrie und Landwirtschaft sowie Werkstätten und Privatbereich.

Maße können aufgrund der geltenden Toleranzen abweichen. Änderungen und Irrtümer vorbehalten. Aufgrund der Lichtverhältnisse bei der Produktfotografie, unterschiedlichen Bildschirmeinstellungen und Farbmischungen kann es dazu kommen, dass die Farbe des Produktes nicht authentisch wiedergegeben bzw. geliefert wird.
