Kupfer-Pressklemme oval

Rückfragen?

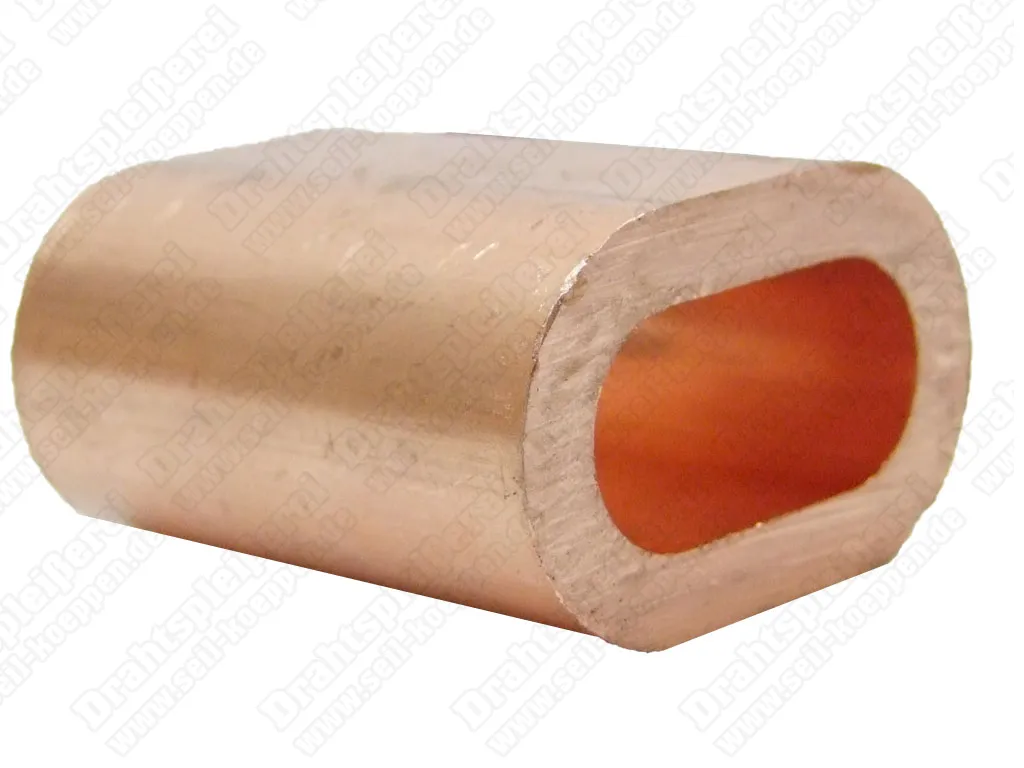

Produktbild
(Abbildung ähnlich)

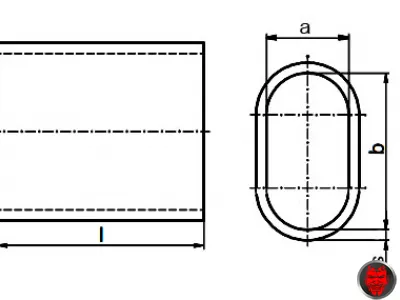

Maßbild
(Abbildung ähnlich)

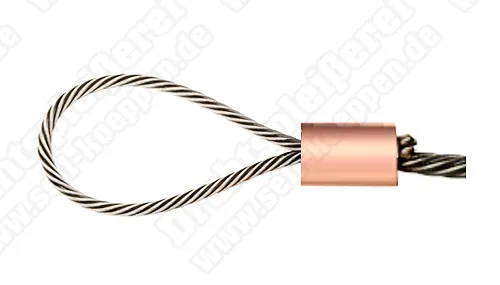

Anwendungsbeispiel
(Abbildung ähnlich)

ab 0,09^*€
Zustand: NEU

Merkliste

Besonderheiten:

Material: Kupfer
in Anlehnung an DIN EN 13411-3
Klemmenlänge optional wählbar
geeignet für Edelstahldrahtseile als günstige Alternative zur Edelstahl Pressklemme

Nenngröße	Abmessungen				Gewicht	Art.-Nr.	Preis
für Seil-Ø	a	b	l*	s
	(mm)				(kg)		(EUR)
1,0	1,3	2,6	5,0	0,85	0,024	SEPK0131	0,09^*
1,5	1,8	3,6	6,0	1,05	0,047	SEPK0133	0,16^*
2,0	2,4	4,8	7,0	0,85	0,078	SEPK0135	0,19^*
2,5	2,7	5,4	9,0	1,10	0,194	SEPK0137	0,20^*
3,0	3,3	6,6	1,1	1,35	0,258	SEPK0139	0,27^*
3,5	3,9	7,8	1,5	1,6	0,500	SEPK0141	0,33^*
4,0	4,3	8,8	14,0	1,7	0,700	SEPK0143	0,53^*
4,5	5,1	10,2	16,0	1,9	1,000	SEPK0145	0,77^*
5,0	5,6	11,2	18,0	2,1	1,400	SEPK0147	0,92^*
6,0	6,7	13,4	21,0	2,5	2,100	SEPK0149	1,77^*
6,5	6,9	14,0	23,0	2,7	2,600	SEPK0151	2,49^*
7,0	7,5	15,0	25,0	3,0	3,000	SEPK0153	2,92^*
8,0	8,5	17,0	28,0	3,5	4,700	SEPK0155	3,32^*
9,0	9,9	19,8	32,0	3,7	6,400	SEPK0157	5,53^*
10,0	10,9	21,8	35,0	4,1	7,000	SEPK0159	7,03^*
11,0	11,6	23,2	39,0	4,2	10,50	SEPK0161	8,88^*
12,0	13,2	26,4	42,0	4,9	15,00	SEPK0163	10,97^*
13,0	14,2	28,4	46,0	5,4	17,60	SEPK0165	16,54^*
14,0	15,3	30,6	49,0	5,8	24,30	SEPK0167	16,50^*
16,0	17,5	35,0	56,0	6,7	37,00	SEPK0169	22,95^*
18,0	19,6	39,2	63,0	7,8	53,80	SEPK0247	56,90^*
20,0	21,7	43,4	70,0	8,4	63,00	SEPK0248	95,42^*
22,0	24,3	48,6	77,0	9,2	97,40	SEPK0249	113,70^*
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

*) abweichende Längen "l" auf Anfrage möglich.

Ovale Kupfer - Pressklemme

Alternative Benennungen
Kupfer Pressklemmen, ovale CU-Pressklemmen, Cu-Pressklemmen, Cu - Presshülse.

weitere Besonderheiten:

aus nahtlosen Rohren gerfertigt
Verarbeitung mit glatt zylindrischen Pressbacken mit Schneidekanten
in Zurr- und in Hebezeugen zulässig

Hinweise

Dank der ovalen Form läßt sich das Seil bei der Fertigung leicht einfädeln.
Die alternative Verpressungen der Klemmen mit Schlagwerkzeugen oder Presszangen entsprechen nicht der DIN EN Norm.

Kupfer Pressklemmen in Anlehnung an DIN EN 13411-3 dürfen unter Beachtung der einschlägigen Vorschriften in Zurr- und Hebezeugen, sowie statischen Systemen verwendet werden.

Pressklemmen aus Kupfer dürfen als Verbindungselement für Edelstahlseile mit Fasereinlage bei Umgebungstemperaturen von -40°C bis +100°C eingesetzt werden. Ohne Fasereinlage steigt die zulässige Temperatur auf +150°C.

Anwendung

Vielseitig einsetzbare Klemme zum Verbinden und Halten von nicht lösbaren Seilendverbindungen aus Edelstahl, wie zur Fertigung von Schlaufen mit und ohne Kausche

Maße können aufgrund der geltenden Toleranzen abweichen. Änderungen und Irrtümer vorbehalten. Aufgrund der Lichtverhältnisse bei der Produktfotografie, unterschiedlichen Bildschirmeinstellungen und Farbmischungen kann es dazu kommen, dass die Farbe des Produktes nicht authentisch wiedergegeben bzw. geliefert wird.
