von 1,0 bis 20,0 t
Corso-A = Haspelfahrwerk für Trägerflanschbreite bis 220mm
Corso-B = Haspelfahrwerk für Trägerflanschbreite bis 320mm
Alternative Benennungen: Handlaufkatze, Rollkatze, Haspelkatze
Besonderheiten:
- für I- oder H-Trägerprofile
- einfache und schnelle Montage
- kugelgelagerte Laufräder
- optimale Laufeigenschaften
- Kippsicherung und Entgleisungsschutz
- Radbruchstützen
- hochvergüteter Stahl
- Entgleisungsschutz
Komponenten:
- 3,00 m verzinkte endlos Handkette
Mindestens einmal jährlich müssen Lastaufnahmemittel von einem Sachkundigen geprüft werden!
Gern stehen wir Ihnen zur Seite.Unsere Prüfkosten finden Sie hier.
Typ | Tragfähigkeit | Flanschbreite | min. Kurvenradius | min. Kraft an d. Handkette | Gewicht | Art.-Nr. | Preis |
---|
| (t) | (mm) | (m) | (N) | (kg) | | (EUR) |
| 1,00 | 58-220 | 1,0 | 55 | 19,0 | HZFW0007 | 470,72* |
| 2,00 | 66-220 | 1,2 | 100 | 22,5 | HZFW0009 | 587,08* |
| 3,00 | 74-220 | 1,3 | 75 | 37,5 | HZFW0092 | 799,94* |
| 5,00 | 90-220 | 1,4 | 120 | 55,0 | HZFW0011 | 1.072,85* |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 5-7 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten |
Typ | Tragfähigkeit | Flanschbreite | min. Kurvenradius | min. Kraft an d. Handkette | Gewicht | Art.-Nr. | Preis |
---|
| (t) | (mm) | (m) | (N) | (kg) | | (EUR) |
| 1,00 | 220-300 | 0,9 | 55 | 19,0 | HZFW0021 | 603,79* |
| 2,00 | 220-300 | 1,0 | 55 | 22,5 | HZFW0023 | 731,61* |
| 3,00 | 220-300 | 1,2 | 100 | 37,5 | HZFW0093 | 967,52* |
| 5,00 | 220-300 | 1,3 | 75 | 55,0 | HZFW0025 | 1.322,57* |
| 10,00 | 125-320 | 2,5 | 34 | 115,0 | HZFW0037 | 2.090,47* |
| 20,00 | 136-320 | 5,0 | 68 | 254,0 | HZFW0091 | 4.141,62* |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 5-7 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten |

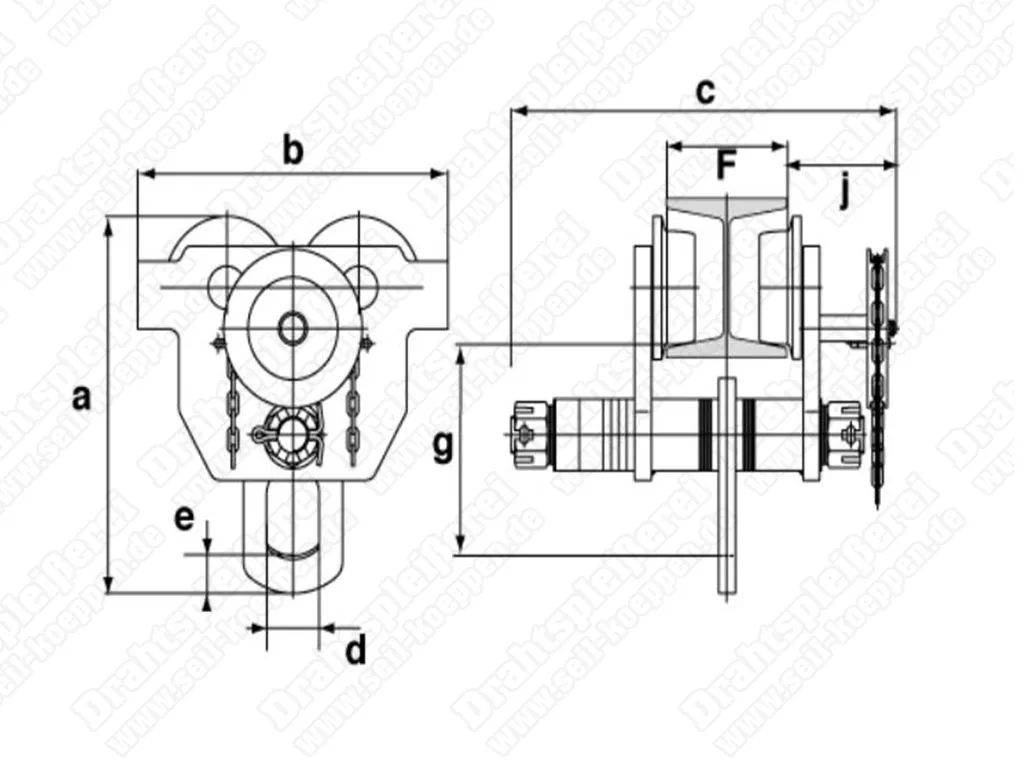

Abmessungen Typ Corso A und B
Typ | Abmessungen |
---|
| a | b | c | d | e | g | j |
| (mm) |
Corso A und B 1,0 | 197 | 252 | 334 | 30 | 17 | 103 | 100 |
Corso A und B 2,0 | 243 | 300 | 342 | 40 | 18 | 127 | 120 |
Corso A und B 3,0 | 307 | 360 | 358 | 48 | 18 | 177 | 135 |
Corso A und B 5,0 | 345 | 400 | 372 | 58 | 23 | 192 | 145 |
Corso B 10,0 | 500 | 470 | 550 | 80 | 50 | 280 | 157 |
Corso B 20,0 | 500 | 955 | - | 110 | 70 | 270 | - |
Lieferant Greifzug GmbH
Hinweise
Prüfen Sie vor jedem Arbeitsbeginn die Haspelkettenlaufkatze einschließlich der Tragemittel, Ausrüstung und Tragkonstruktion auf Mängel und Fehler.
Mindestens einmal jährlich müssen Lastaufnahmemittel von einem Sachkundigen geprüft werden!
Gern stehen wir Ihnen zur Seite.Unsere Prüfkosten finden Sie hier.
Anwendung
Die Corso Rollkatzen dienen zur schnellen und einfachen Montage. Lasten können sicher und präzise angeschlagen werden.
