Greifbereich 0 bis 20 mm
Alternative Benennungen: Hebeklemme, Blechgreifer, Allzweckgreifer, Schongreifer, Trägergreifer, Hebeklemme, Spezialklemme
Besonderheiten:
- universelles Heben in alle Richtungen
- für rostfreie Stähle und Konstruktionsteile
- exzellente Qualität und Verarbeitung
- mit Gelenk
- Gehäuse und Hebel vernickelt
- mit Sicherheitsarretierung
- Zahnring und Zahnsegment aus rostfreiem Sonderstahl
Bitte weiterführende Hinweise in der Gebrauchs- und Betriebsanleitung (PDF-Dokument) beachten.
Mindestens einmal jährlich müssen Greifer von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.

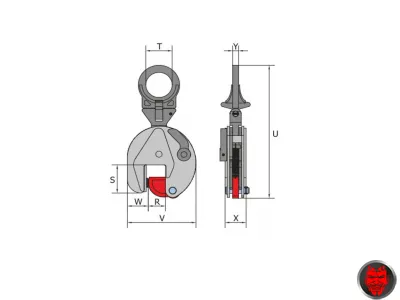

Typ | Traglast | Greifbereich (R) | Abmessungen | Gewicht | Art.-Nr. | Preis |
---|
| | | S | T | U | V | W | X | Y | | | |
| (t) | (mm) | (kg) | | (EUR) |
| 0,75 | 0 - 13 | 47 | 30 | 203 | 100 | 37 | 37 | 10 | 1,8 | LABGXXXX | Anfrage |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 5-7 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten |
Lieferant: pewag Deutschland GmbH
Typ | Traglast | Greifbereich (R) | Abmessungen | Gewicht | Art.-Nr. | Preis |
---|
| | | S | T | U | V | W | X | Y | | | |
| (t) | (mm) | (kg) | | (EUR) |
| 1,0 | 0 - 25 | 56 | 50 | 292 | 141 | 37 | 47 | 15 | 3,8 | LABG0113 | 611,88* |
| 2,0 | 0 - 35 | 78 | 70 | 372 | 183 | 56 | 56 | 16 | 8,0 | LABG0038 | 804,51* |
| 3,0 | 0 - 35 | 78 | 70 | 372 | 183 | 56 | 56 | 16 | 8,0 | LABG0129 | 806,64* |
| 4,5 | 0 - 45 | 85 | 70 | 431 | 228 | 60 | 78 | 20 | 16,5 | LABG0040 | 1.228,02* |
| 6,0 | 0 - 50 | 114 | 78 | 527 | 259 | 82 | 78 | 32 | 24,0 | LABG0042 | 1.536,80* |
| 7,5 | 0 - 55 | 111 | 78 | 560 | 267 | 70 | 86 | 32 | 28,0 | LABG0044 | 1.789,62* |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 5-7 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten |
Lieferant: pewag Deutschland GmbH
Hinweise
Für einen sicheren Betrieb der VUW - R - Klemme muss die Mindestlast 10 % der vorgegebenen Maximumlast betragen. Das Heben der Last aus einer nicht senkrechter Position führt zu eine Tragfähigkeitsreduktion (siehe Traglastdiagramm). Beim Schrägzug zur Seite reduziert sich die Tragfähigkeit ebenfalls entsprechend dem Traglastdiagramm. Es ist zu beachten, dass Klemme ausschließlich zum Anschlagen von Edelstahltafeln und -konstruktionen zu verwenden ist. Dabei ist sie trotz hoher Verschleißfestigkeit mit äußerster Sorgfalt zu behandeln. So sind insbesondere Belastungen durch Stoßen, Fallen usw. zu vermeiden. Blechgreifer vom Typ VUW - R müssen für den sicheren Betrieb gemäß den Wartungsvorschriften des Herstellers in den vorgeschriebenen Intervallen gewartet werden. Es dürfen nur unbeschädigte Hebeklemmen mit lesbarem Tragfähigkeits- und Typenschild und Greifbereichsangaben verwendet werden. Es ist darauf zu achten, dass die Oberfläche des Bleches, wo die Klemme angeschlagen wird, möglichst trocken, fett-, farb-, schmutz-, zunder- und beschichtungsfrei sind, sodass der Kontakt der Zähne zum Hebegut nicht behindert wird bzw. Schutzbeläge die erforderliche Reibung erzeugen können.
Bitte weiterführende Hinweise in der Gebrauchs- und Betriebsanleitung (PDF-Dokument) beachten.
Mindestens einmal jährlich müssen Greifer von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.
Anwendung

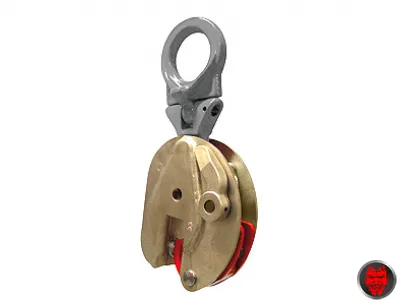

VUW - R - Hebeklemmen wurden ausschließlich für den schonungsvollen Transport von rostfreien Stählen und Konstruktionsteilen konzipiert. Aus diesem Grund werden Zahnring und Zahnsegment bei dieser Klemme aus rostfreiem Sonderstahl gefertigt. Der integrierte Gelenktragring ermöglicht ein sichers und universelles Heben, Wenden und Transportieren in alle Richtungen. Dazu zählt neben der senkrechten und waagerechten Lage auch der seitliche Zug. Der mit einer Sicherheitsarretierung ausgestattete Blechgreifer hält das Hebegut durch eine interne Vorspannung, auch wenn auf ihn keine Zugkraft einwirkt. Diese arretiert zudem die Klemmbacke und führt zum leichten Ansetzen des Greifers in der geöffneten Stellung. Hebeklemmen vom Typ VUW - R eignen sich besonders zum Heben, Greifen, Transportieren und Wenden von Edelstahltafeln und -konstruktionen mit einem gleichmäßig flachen Befestigungspunkt. Dabei ist zu beachten, dass es beim Einsatz der Klemme bei Objekten aus kohlenstoffhaltigem Metall zu einer Kohlenstoffkontamination kommen kann. Einsatzgebiete sind unter anderem: Materiallager, Transportwesen, Be- und Entladen von Maschinen und im Vorrichtungsbau.
